Poinçonneuse CNC à tourelle de 50 tonnes pour tôles en acier

Poinçonneuse CNC à tourelle de 50 tonnes pour tôles en acier

Technologie complexe de positionnement automatique multi-outils
Haute performance

En vous laissant le choix entre nos gammes MAX-series et T-series de poinçonneuses à tourelle, ACCURL offre une gamme complète de solutions de poinçonnage pour fournir à la fois performance et prix compétitifs.

Les presses poinçonneuses ACCURL®MAX-T Series sont faites d'un châssis O-frame qui offre une excellente rigidité et une géométrie très précise. Elles peuvent fournir jusqu'à 50 tonnes de poussée et accepter des épaisseurs d'acier doux jusqu'à 6,5mm.

Système hydraulique à la pointe de la technologie
• Les pièces mécaniques composant le système de frappe sont fabriquées avec des standards de grande précision. Le système de contrôle de course HS3 permet de garantir une vitesse et course très précise de la tête de poinçonnage
• La structure unique de la machine a été conçue pour diminuer l'entretien nécessaire

Tourelle à outils multiples
• Les stations de poinçonnage sont équipées d'un système d'auto indexable avec un système de deux roues et vis sans fin. Les roues et vis sans fin sont usinées très précisément. Elles sont en effet précises à 0.001mm et peuvent être réglées.
• Les tourelles ont 4 configurations principales et le nombre d'outils de poinçonnage varie de 32 à 52, avec un maximum de 4 emplacements indexables.
• Le système d'indexage en fonctionnement permanent permet de réduire les erreurs et les temps d'arrêt de la machine.
• Chaque poste peut être équipé avec des outils de nombreuses marques connues telles que Mate et Wilson

32 emplacements avec 2 autos indexage:
Les poinçonneuses à tourelle d'ACCURL offrent une gamme complète d'outils avec 2 emplacements auto-indexés

32 emplacements avec 3 autos indexage:
Avec un poste supplémentaire, les tourelles à 32 emplacements peuvent être améliorées avec une station à auto indexage supplémentaire.

42 emplacements avec 4 autos indexage:
Le modèle le plus polyvalent d'ACCURL a 4 emplacements auto indexable pour permettre les meilleures performances dans votre fabrication.

Respecte les normes CE
Lors de la conception des machines de la gamme T-series, la sécurité a été un des aspects primordial. C'est pourquoi la machine utilise un système de détection optique certifié CE autour de la machine.

Equipement:
• Système de commande FANUC Series Oi-PO CNC Control System
• Système de fixation avec repositionnement automatique et chargement interchangeable.
• Système de lubrification des outils (Airblow).
• Tableau de contrôle auto supporté.
• Contrôle avec une pédale pour pied.
• Programme de marque Lantek ou RADAN.
• Manuel d'utilisation et d'entretien.
• 15 x Poste A : 1/2'' fixe 1,6-12,7 mm rond
• 12 x Poste B 1-1/4'' fixe 12,8-31,7 mm rond
• 2 x Poste C 2'' fixe 31,8-50,8 mm rond
• 1 x Poste D 3-1/2'' fixe 50,9-88,9 mm rond
• 3 x Poste D 3-1/2'' indexé 50,9-88,9 mm rond
• Indicateur de température d'huile digital.
• Programme pour utilisation de la roue et des outils de formage.
• Conteneur à chutes.
• Chaine de protection autour de la machine.
• Système de refroidissement pour l'huile du système hydraulique.

Équipement en option:
• Outils de taille et de formage disponible en différentes dimensions et formes.
• Barrière lumineuse (Pour machines aux nomes CE).
• Fixation pour tôles additionnelles.
• Outils multiples pour 3,6 et 8 postes.
• Adaptateur pour les différents postes (B, C, D).
• Outils avec traitement de surface spécial pour la taille d'encoche (TIN, TICN, TICN Plus, MOVIC).
• Poinçonnage spécial.
• Table support en acier inoxydable avec roulement.

Spécification
Caractéristique Unité SF-T 50
Force de frappe Ton 50
Longueur de l'axe X mm 2490±10
Longueur de l'axe Y mm 1525±10
Dimensions de tôles max. mm 1525×4980
Épaisseur de tôles max. mm 6.35
Poids de tôles max. kg 110
Vitesse de l'axe X m/min. 80
Vitesse de l'axe Y m/min. 70
Vitesse maximale combinée m/min. 105
Vitesse de poinçonnage maximale avec un pas de 25 mm frappes/min. 250
Vitesse de grignotage max. (Course de 4mm, pas de 1mm) frappes/min. 360
Type d'outil
Tourelle épaisse
Diamètre de poinçonnage max. mm 88.9
Nombre d'emplacements d'outils
34
Nombre de postes auto indexable Pcs (type) 2(B)
Vitesse de rotation de la tourelle tr/min 30
Vitesse de rotation de l'auto indexage tr/min 50
Course de la tête de frappe mm 0-31
Table de travail
Brosse + billes de supports
Nombre de fixations pcs 3
Puissance d'entrée KVA 26
Fourniture d'air NL/min 250
Pression de l'air bar 5
Capacité du réservoir d'huile Litre 180
Dimension de l'armoire de contrôle mm 1100*535*1980
Nombre d'axes commandés numériquement Axis 4+1
Mémoire RAM KB 512
Interface
RS232 / RJ45 / PCMCIA
Précision de poinçonnage mm ±0.1
• Les caractéristiques peuvent changer sans avertissement au préalable.
• Accélération / décélération des axes X et Y dépendent du poids du produit.
• La vitesse de poinçonnage dépend des conditions de fabrication, course de frappe, accélération / décélération des axes.

Photos détaillées

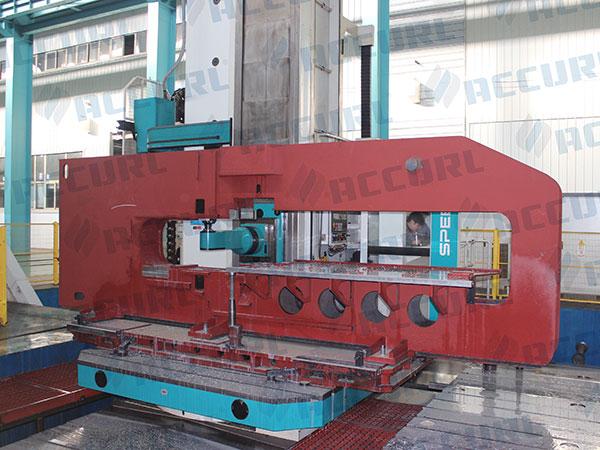

  • Closed O Shape Frame Structure for CNC Punch pressClosed O Shape Frame Structure for Poinçonneuse à commande numérique

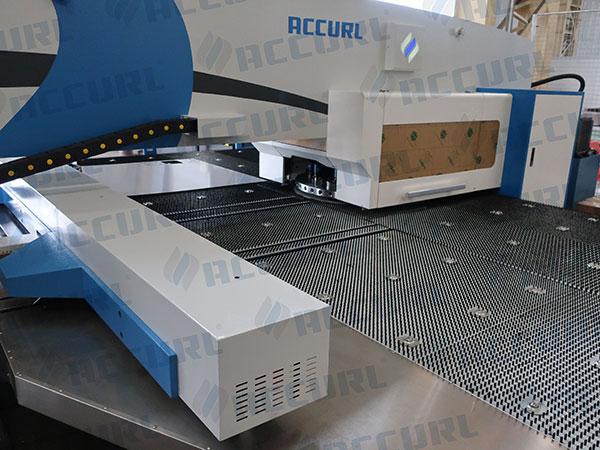

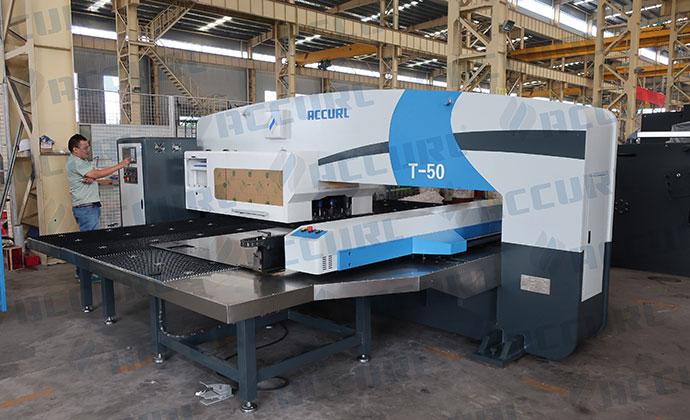

  • Poinçonneuse CNC à tourelle Machine MAX-T-50 ton for SalePoinçonneuse CNC à tourelle Machine MAX-T-50 ton for Sale
  • Heavy-duty Clamp for accurl CNC Punch pressHeavy-duty Clamp for accurl Poinçonneuse à commande numérique

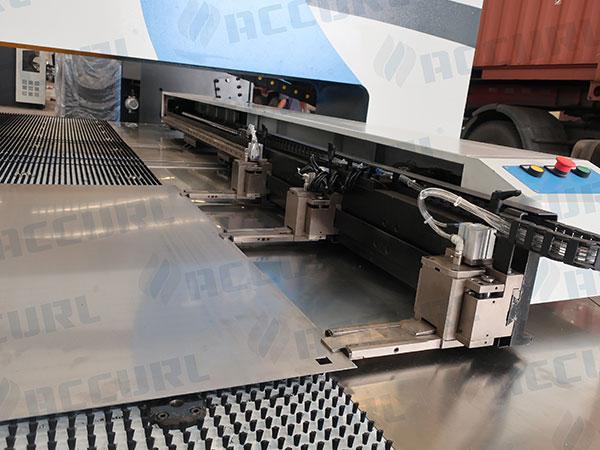

  • Repositioning clamps and loading switchesRepositioning clamps and loading switches

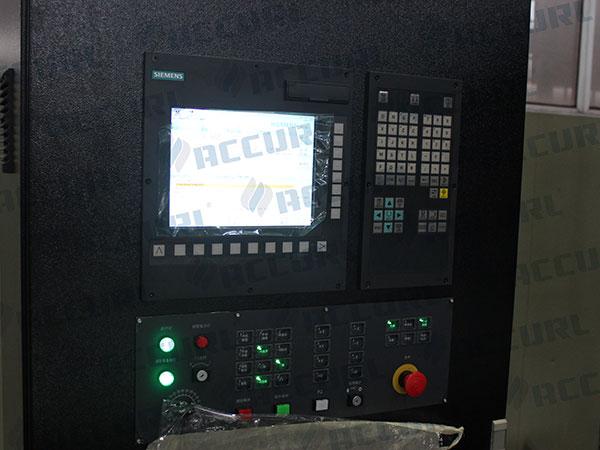

  • SIEMENS 840D CNC Controller System for Accurl CNC Punch pressSIEMENS 840D CNC Controller System for Accurl Poinçonneuse à commande numérique

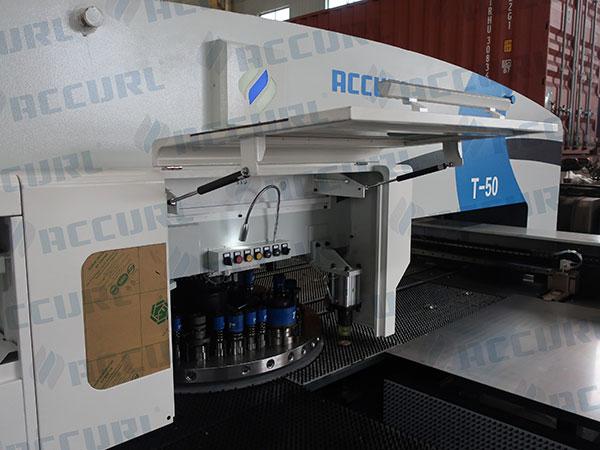

  • Turret with 32 StationsTurret with 32 Stations
