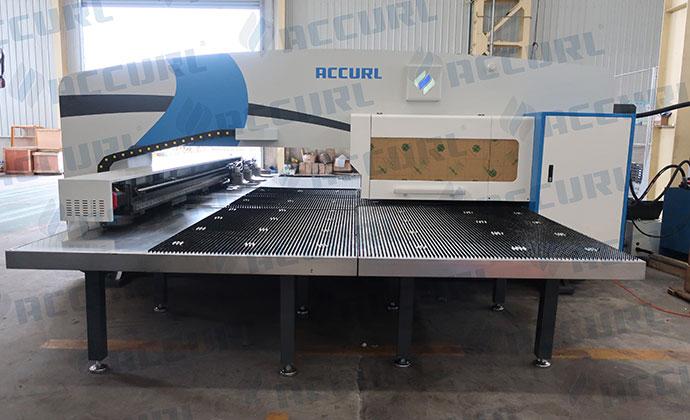

Poinçonneuse CNC à tourelle de 50 tonnes (Commandée par servomoteur)

Une poinçonneuse qui rend votre atelier plus productif que votre concurrence

Haute performance
Polyvalence multi outils:

La gamme de poinçonneuses CNC ACCURL®MAX-SF est une nouvelle génération de poinçonneuses à tourelle contrôlée par un système servo-hydraulique, utilisant les mêmes caractéristiques que les anciennes générations pour une grande fiabilité et durabilité. Grâce au système allemand de système servo-hydraulique, la poinçonneuse conserve sa force pour travailler avec des tôles épaisses. Elle offre de multiples utilisations telles que le poinçonnage, le formage, la découpe par roulement, le filetage, de plus le temps d'arrêt et l'optimisation de déchets de matière sont sensiblement améliorés. Enfin, le coût d'entretien est réduit grâce à la conception qui fournit rapidité, précision et économie d'énergie.

Système servo-hydraulique à la pointe de la technologie:
• Système servo-hydraulique à commande numérique à la pointe de la technologie avec des valves de pression pour contrôler parfaitement la vitesse, le volume et la pression d'huile.
• Pour contrôler parfaitement la course de frappe de la poinçonneuse, la position de la tête de frappe est programmable avec une précision de 0.1mm.
• La structure unique de la machine a été conçue pour diminuer l'entretien nécessaire
• Le servomoteur de frappe à courant alternatif peut être programmé pour de nombreuses utilisations différentes

I) Grande vitesse d'utilisation.
II) Utilisation avec bruit réduit.
III) Utilisation pour formage.

• La tête de poinçonnage utilise une commande directe avec un réducteur qui fournit puissance et vitesse, le servomoteur permet à l'utilisation de régler en continu (sans pas) la course de frappe et de respecter les spécifications des courbes de pression.

Technologie de multi-outils auto-indexés
• Deux servomoteurs synchronisés pour le contrôle de la fonction auto-indexé.
• Le poste 2D est auto-indexé pour de multiples outils, soit des 3B ou des 8A.
• Capacité d'indexer chaque outil individuellement dans les sets d'outils 3B et 8A.
• 24 emplacements de tailles variés et 4 postes à outils multiples auto-indexés. Soit un total de 24 à 52 outils peuvent être utilisés.
• Possibilité de monter des outils de roulage, de marquage, de gorge et de formage.

CONFIGURATION DE TOURELLE
Configuration de tourelle undefined	A	B	C	D	D-AI
32 emplacements -2 auto-indexés	16	12	2	0	2
32 emplacements -3 auto-indexés	16	12	1	0	3
42 emplacements -4 auto-indexés	20	16	2	0	4
52 emplacements -2 auto-indexés	30	14	4	2	2

• L'ACCURL est compatible avec les outils pour tourelle épaisse et la grande variété d'outils spéciaux en combinaison avec la tête de frappe programmable permet d'utiliser l'ACCURL pour de nombreuses applications

Équipement standard
• Poinçonneuse à commande directe d'Accurl
• Servomoteurs sans balais (série alfa) et encodeur de précision venant avec la commande numérique Fanuc CNC
• 3 fixations repositionnables automatiquement et chargement interchangeable
• Commande numérique FANUC Séries Oi-PO
• Support de travail en aluminium
• Système de lubrification des outils (Airblow).
• Tableau de contrôle autosupporté.
• Contrôle avec une pédale pour pied.
• Système de sécurité pour outils bloqués
• Programme de marque Lantek ou RADAN.
• Tourelles avec 24 ou 42 emplacements
• Indicateur digital de température d'huile.
• Programme pour utilisation de la roue et des outils de formage.
• Capteurs de saut de tôle
• Conteneur à chutes.
• Chaine de protection autour de la machine.

Spécifications

Caractéristique	Unité	MAX-SF-50T
Force de frappe	tonnes	50
Longueur de l'axe X	mm	2500±10
Longueur de l'axe Y	mm	1250±10
Dimensions de tôles max.	mm	1250x4980
Épaisseur de tôles max.	mm	8.35
Poids de tôles max.	kg	110
Vitesse de l'axe X	m/min	100
Vitesse de l'axe Y	m/min	80
Vitesse maximale combinée	m/min	128
Vitesse de poinçonnage maximale avec un pas de 25 mm	frappes/min.	450
Vitesse de grignotage max. (Course de 4mm, pas de 1mm)	frappes/min.	1200
Type d'outil		Tourelle épaisse
Diamètre de poinçonnage max.	mm	88.9
Nombre d'emplacements d'outils		32 / 42 / 52
Nombre de postes auto indexable	Pcs (type)	4(2B+2C) / 3(2B+1C) / 2(1B+1C)
Vitesse de rotation de la tourelle	tr/min	33
Vitesse de rotation de l'auto indexage	tr/min	100
Course de la tête de frappe	mm	0~31
Table de travail		Brosse + billes de support
Nombre de fixations	pcs	3
Fourniture d'air	NL/min	250
Pression de l'air	bar	6
Capacité du réservoir d'huile	Litre	275
Dimensions de la machine (L x W x H)	mm	5940x5220x2420
Poids de la machine (approx. )	kgf	15,000
Dimension de l'armoire de contrôle	mm	1350x700x2185
Commande numérique		FANUC Oi-PD
Nombre d'axes commandés numériquement	Axe	4
Mémoire RAM	KB	512
Interface Serial		RS232/RJ45/PCMCIA
Précision de poinçonnage*	mm	±0.1

• Les caractéristiques peuvent changer sans avertissement au préalable.
• Accélération / décélération des axes X et Y dépendent du poids du produit.
• La vitesse de poinçonnage dépend des conditions de fabrication, course de frappe, accélération / décélération des axes.

Photos détaillées

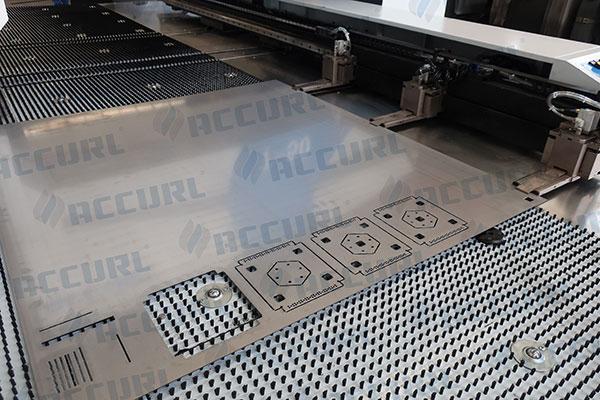

Automatic repositioning clamps and loading switches

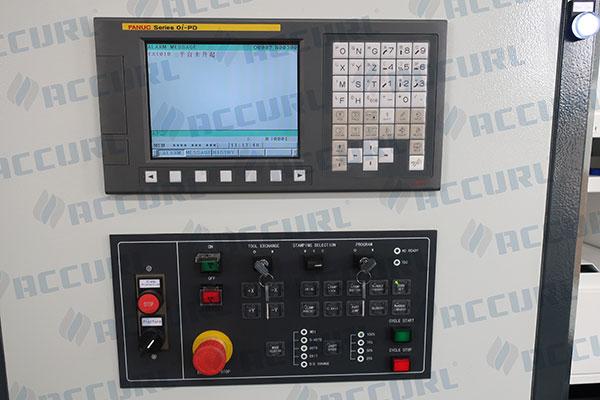

FANUC Series Oi-PO Control System for Poinçonneuse à commande numérique

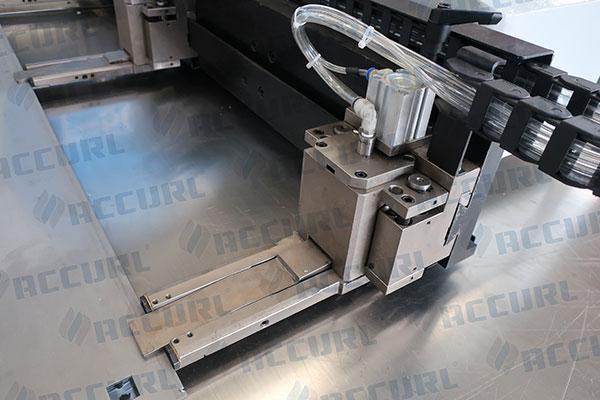

Heavy-duty Clamp for Sheet

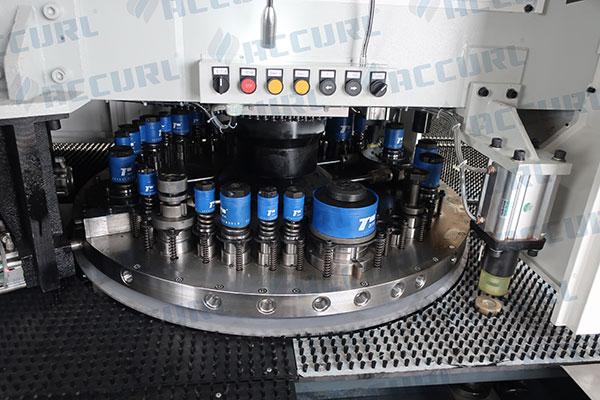

Turret with 32 Stations
