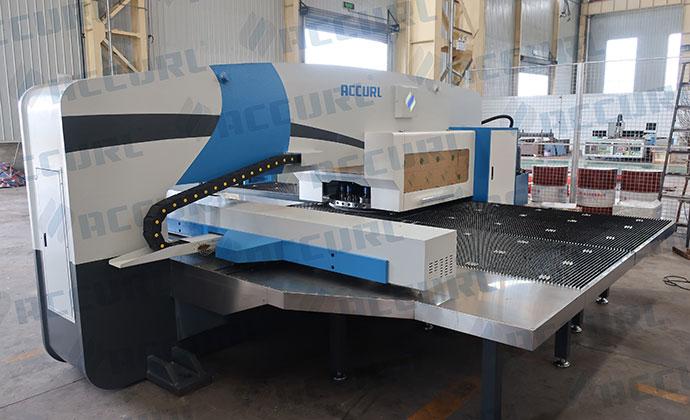

Poinçonneuse CNC à tourelle de 30 tonnes (Hydraulique)

Technologie complexe de positionnement automatique multi-outils
Haute performance
En vous laissant le choix entre nos gammes MAX-series et T-series de poinçonneuses à tourelle, ACCURL offre une gamme complète de solutions de poinçonnage pour fournir à la fois performance et prix compétitifs.

Polyvalence avec outils multiples
La poinçonneuse ACCURL®MAX-SF Series CNC a été développée avec une tourelle à multi outils indexé par un système de servomoteur hydraulique à la pointe de la technologie. Cette machine est la meilleure solution pour nos clients qui ont besoin d'une poinçonneuse rapide, polyvalente et fiable pour le travail de leurs tôles.

32 emplacement avec 2 autos indexage
• La tourelle d'entrée de gamme d'ACCURL propose un set complet d'outils avec les deux postes auto indexés.
• Les pièces mécaniques composant le système de frappe sont fabriquées avec des standards de grande précision. Le système de contrôle de course HS3 permet de garantir une vitesse et course très précise de la tête de poinçonnage de 30 tonnes.
• La gamme T-series est équipée d'une tourelle à outils solide, avec 32 emplacements. Elle vient de base avec deux postes auto indexé "D". Vous pouvez rajouter 2 autres postes auto indexés en option.

Technologie de multi outils auto indexés
• Deux servomoteurs synchronisés pour le contrôle de la fonction auto indexé.
• Le poste 2D est auto indexé pour de multiples outils, soit des 3B ou des 8A.
• Capacité d'indexer chaque outil individuellement dans les sets d'outils 3B et 8A.
• 24 emplacements de tailles variés et 4 postes à outils multiples auto indexés. Soit un total de 24 à 52 outils peuvent être utilisés.
• Possibilité de monter des outils types roues, de marquage, dégorge et déformage.

Commande numérique Siemens
• La gamme MAX T-series vient avec une commande numérique Siemens 802D SL operator control, incluant ainsi tous les composants d'une commande numérique (NC, PLC, HMI) et les commande de mouvements en une solution unique.

Equipement standard
• Servomoteurs brushless (alfa series) et encodeur de précision venant avec la commande numérique Siemens
• 3 fixations repositionnables automatiquement et chargement interchangeable
• Commande numérique Siemens 802DSL
• Support de travail en aluminium.
• Système de lubrification des outils (Airblow).
• Tableau de contrôle auto supporté.
• Contrôle avec une pédale pour pied.
• Système de sécurité pour outils bloqués.
• Programme de marque Lantek ou RADAN.
• Tourelles avec 24 ou 42 emplacements
• Indicateur digital de température d'huile.
• Programme pour utilisation de la roue et des outils de formage.
• Capteurs de saut de tôle
• Conteneur à chutes.
• Chaine de protection autour de la machine.

Spécifications

Caractéristique	Unité	MAX-T 30T
Force de frappe	Tonnes	30
Longueur de l'axe X	mm	2490±10
Longueur de l'axe Y	mm	1250±10
Dimensions de tôles max.	mm	1250x4980
Épaisseur de tôles max.	mm	6.35
Poids de tôles max.	kg	110
Vitesse de l'axe X	m/min	80
Vitesse de l'axe Y	m/min	70
Vitesse maximale combinée	m/min	105
Vitesse de poinçonnage maximale avec un pas de 25 mm	frappes/min.	250
Vitesse de grignotage max. (Course de 4mm, pas de 1mm)	frappes/min.	360
Type d'outil		Tourelle épaisse
Diamètre de poinçonnage max.	mm	88.9
Nombre d'emplacements d'outils		32/ ※ 24
Nombre de postes auto indexable	Pcs (type)	2B
Vitesse de rotation de la tourelle	tr/min	33
Vitesse de rotation de l'auto indexage	tr/min	100
Course de la tête de frappe	mm	0-31
Table de travail		Brosse + billes de support
Nombre de fixations	pcs	3
Puissance d'entrée	KVA	24
Fourniture d'air	NL/min	250
Pression de l'air	bar	6
Dimension de l'armoire de contrôle	mm	1200 × 600 × 1900
Nombre d'axes commandés numériquement	Axis	4
Mémoire RAM	KB	512
Interface		RS232 / RJ45 / PCMCIA
Précision de poinçonnage	mm	±0.1
Dimension de la machine (L × W × H)	mm	4687 × 5102 × 2385
Poids de la machine (approx.)	kgf	13000

• Les caractéristiques peuvent changer sans avertissement au préalable.
• Accélération / décélération des axes X et Y dépendent du poids du produit.
• La vitesse de poinçonnage dépend des conditions de fabrication, course de frappe, accélération / décélération des axes.

Photos détaillées

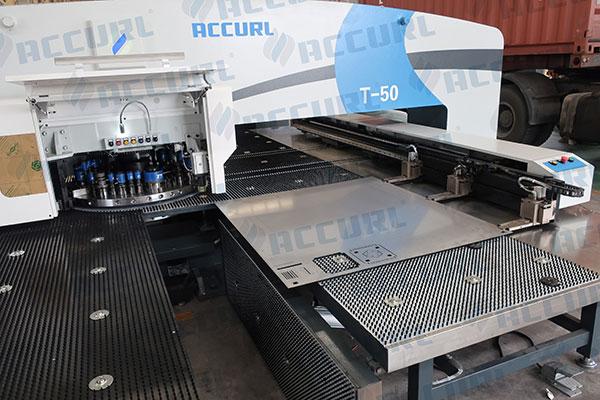

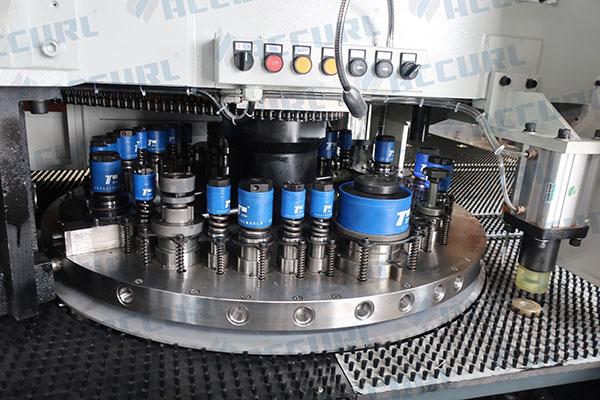

32 Stations 2 Auto index for Accurl CNC Punch

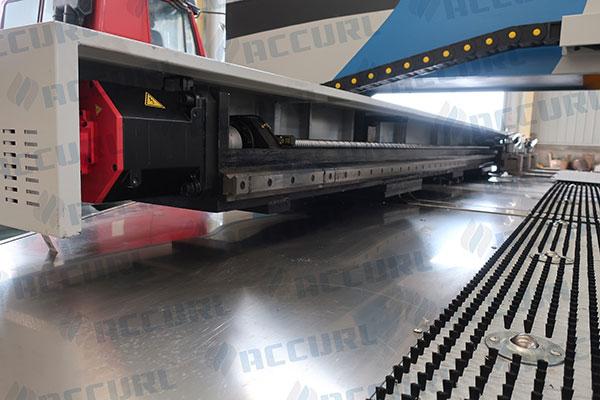

Poinçonneuse à commande numérique with Panasonic Servo Motor

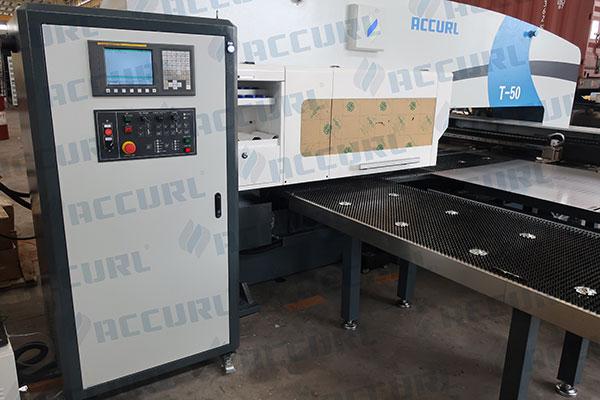

FANUC Series Oi-PO Control System for ACCURL Poinçonneuse à commande numérique
Heavy-duty Clamp for accurl Poinçonneuse à commande numérique
