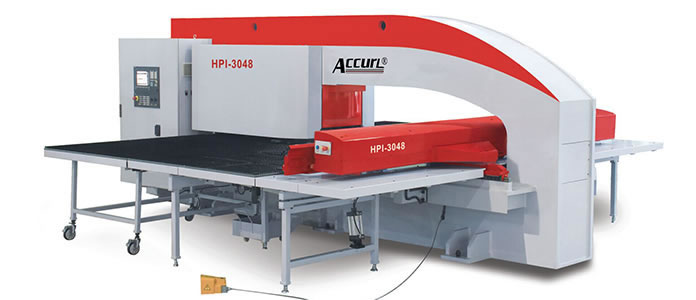

Poinçonneuse CNC à tourelle MVD-HPI-3048
Solution de poinçonnage performante et à un excellent prix
En vous offrant les machines de notre gamme Q-series et HPI-series à tourelle large, Haco est une gamme complète de poinçonneuses performantes et avec différents prix pour tous les budgets.
La presse poinçonneuses HPI-series est faite d'un châssis O-frame qui offre une excellente rigidité et une géométrie très précise. Elle peut fournir jusqu'à 30 tonnes de poussée et peut accepter des épaisseurs d'acier doux jusqu'à 6.5mm.
30 emplacements
Les pièces mécaniques composant le système de frappe sont fabriquées avec des standards de grande précision. Le système de contrôle de course HS3 permet de garantir une vitesse et course très précise de la tête de poinçonnage de 30 tonnes.
La gamme HPI-series est équipée d'une tourelle à outils solide, avec 30 emplacements. Elle vient de base avec deux postes auto-indexés "D". Vous pouvez rajouter 2 autres postes auto-indexés en option.
Commande numérique Siemens
La gamme HPI-series vient avec une commande numérique Siemens 802D SL, incluant ainsi tous les composants d'une commande numérique (NC, PLC, HMI) et les commandes de mouvements en une solution unique.
Fixation de la table pour un mouvement facile de la tôle
Une des fonctions les plus importantes lors du poinçonnage ou grignotage est le maintien de la tôle pendant le mouvement des axes X et Y. La table ne bouge par car elle n'est pas connectée aux axes. Les fixations flottantes bougent la tôle sur la table. Les tables de la gamme HPI-series offrent une parfaite combinaison de billes et de brosses pour un mouvement facile et silencieux de la tôle.
Respecte les normes CE
Lors de la conception des machines de la gamme ATT-series, la sécurité a été un des aspects primordiaux. C'est pourquoi la machine utilise un système de détection optique certifié CE autour de la machine.
Caractéristiques
1. Cet équipement pour le travail du métal à une force de frappe de 30 tonnes
2. Profondeur de gorge Y = 1500mm
3. Châssis de forme en O pour une rigidité et précision maximale
4. Outils de tourelle de style épais
5. Repositionnement automatique de la tôle
6. Jusqu'à 4 emplacements auto-indexés
7. La machine est équipée d'une commande numérique de marque Siemens
8. Mouvement optimal de la tôle grâce à la table équipée de billes et de brosses
9. Respecte les règles et normes de sécurité
| Modèle | MVD-HPI-30 | |||||
| Force de frappe | kN | 300 | 300 | 300 | 300 | 300 |
| Dimensions de tôles max. (Pour un repositionnement) | mm | 1250 | 1250 | 1250 | 1500 | 1500 |
| 2500 | 4000 | 5000 | 4000 | 5000 | ||
| Course de glissière | mm | 32 | 32 | 32 | 32 | 32 |
| Épaisseur de tôles max. | mm | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 |
| Diamètre de poinçonnage max. | mm | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
| Quantité d'outils | pc | 30 | 30 | 30 | 30 | 30 |
| Précision | mm | ± 0.10 | ± 0.10 | ± 0.10 | ± 0.10 | ± 0.10 |
| Glissière SPM | mm | 600/*900 | 600/*900 | 600/*900 | 600/*900 | 600/*900 |
| Vitesse d'avance max. | m/min | 106 | 106 | 106 | 106 | 106 |
| Type de bâti | Droit | Droit | Droit | Droit | Droit | |
| O-Type | O-Type | O-Type | O-Type | O-Type | ||
| Profondeur de gorge | mm | 1275 | 1275 | 1275 | 1525 | 1525 |
| Axes contrôlés | pc | 4 | 4 | 4 | 4 | 4 |
| Vitesse de la tourelle | tr/min | 30 | 30 | 30 | 30 | 30 |
| Diamètre de poinçonnage max. du poste en rotation | mm | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
| Puissance | kw | 25 | 25 | 25 | 25 | 25 |
| Poids max. de la machine | kg | 156 | 156 | 210 | 210 | 235 |
| Pression de l'air | MPa | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| Dimensions de la machine (L x l x h) | mm | 5050×2700×2010 | 5050×4200×2010 | 5050×5200×2010 | 5650×4200×2010 | 5650×5200×2010 |
| Poids de la machine | T | 19.5 | 20 | 20.5 | 21.5 | 22 |
La poinçonneuse à tourelle CNC parfaite
Avec notre tête de frappe à servomoteur hydraulique de grande vitesse de 22 ou 30 tonnes, une tôle de dimensions 2000 x 1500 mm et des outils avec axe de rotation, la poinçonneuse Haco Q3 est la poinçonneuse à tourelle CNC parfaite. La grande table équipée de brosse et les vérins de repositionnement permettent de poinçonner les tôles standards très facilement.
La commande numérique graphique TPS 84S est simple d'utilisation et permet d'atteindre les exigences des techniques de poinçonnage moderne. Ce système peut gérer toutes les situations des plus simples aux plus complexes grâce à sa commande ultra rapide, son exécution rapide et son interface d'utilisation très simple. De votre idée de départ à la fabrication de votre pièce, le graphique TPS 84S sera votre partenaire idéal.
Caractéristiques standard
1. Tête de frappe très rapide et contrôlée par servomoteurs
2. Les 6 axes utilisent un contrôleur programmable par graphique avec écran tactile de type CNC TPC69T.
3. 4 vérins de repositionnement (2 en haut et 2 en bas)
4. 3 fixations hydrauliques pour tôle
5. 4 absorbeurs de vibration
6. 12 ou 20 emplacements pour outil avec porte-outil
7. Aspiration des chutes
8. Porte de protection anti éclat de dimensions 300x470mm
9. Accessoire d'alignement rapide des outils
10. Lumière optique pour protection aux normes CE
11. Système de lubrification automatique
| Modèle | Mécanique MP7-30 | Hydraulique MP8-30 | Hydraulique MP10-30 | ||||||
| Force de frappe | kN | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Dimensions de tôles max. (Pour un repositionnement) | mm | 1250×2500 | 1250×4000 | 1250×2500 | 1250×4000 | 1250×2500 | 1250×4000 | 1250×5000 | 1500×5000 |
| Poids max. de la tôle | kg | 156 | 156 | 156 | 156 | 156 | 156 | 210 | 235 |
| Vitesse maximale | m/min | 106 | 106 | 106 | 106 | 106 | 106 | 106 | 106 |
| Épaisseur de tôles max. | mm | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 |
| Diamètre de poinçonnage max. | mm | φ88.9 | φ88.9 | φ88.9 | φ88.9 | φ88.9 | φ88.9 | φ88.9 | φ88.9 |
| Nombre d'emplacements d'outils | ↑ | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 |
| Précision | mm | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
| Vitesse de poinçonnage | frappes/min. | 270 | 270 | 450/ ※ 600 | 450/ ※ 600 | 600/ ※ 450 | 600/ ※ 450 | 600/ ※ 450 | 600/ ※ 450 |
| Type de bâti | C-Double Bâti | C-Double Bâti | C-Double Bâti | C-Double Bâti | Droit | Droit | Droit | Droit | |
| O-type | O-type | O-type | O-type | ||||||
| Axes contrôlés | ↑ | 4/ ※ 3 | 4/ ※ 3 | 4/ ※ 3 | 4/ ※ 3 | 4/ ※ 3 | 4/ ※ 3 | 4/ ※ 3 | 4/ ※ 3 |
| Diamètre de poinçonnage max. du poste en rotation | mm | φ50.8 | φ50.8 | φ50.8 | φ50.8 | φ50.8 | φ50.8 | φ50.8 | φ50.8 |
| Pression de l'air | MPa | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| Poids de la machine | t | 14 | 14.5 | 14.5 | 15 | 19.5 | 20 | 20.5 | 22 |
| Dimensions de la machine | mm | 5340×2700 ×2150 | 5340×4200 ×2150 | 5340×2700 ×2150 | 5340×4200 ×2150 | 5400×2700 ×2200 | 5400×4200 ×2200 | 5400×4200 ×2200 | 6100×4200 ×2200 |
