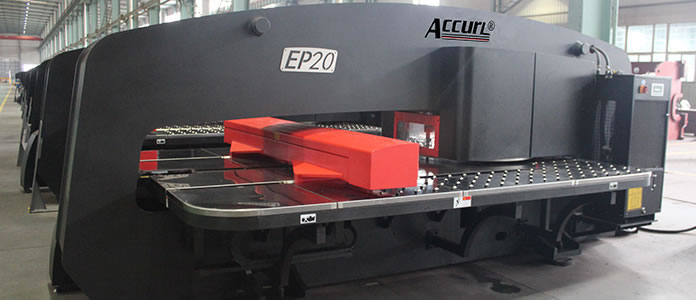

La presse poinçonneuse CNC d'ACCURL offre un compromis hors normes entre performance et coût. Elle est faite d'un châssis O-frame qui offre une excellente rigidité et une géométrie très précise. Elle peut accepter des épaisseurs d'acier doux jusqu'à 6.5mm.
30 emplacements
Les pièces mécaniques composant le système de frappe sont fabriquées avec des standards de grande précision. Le système de contrôle de course HS3 permet de garantir une vitesse et course très précise de la tête de poinçonnage de 30 tonnes.
Cette poinçonneuse est équipée d'une tourelle avec 30 emplacements pour outils pour tourelle épaisse. Elle vient de base avec 2 emplacements auto-indexés. Cette quantité peut être augmentée en option.
Système de contrôle Siemens
Cette série de poinçonneuses à tourelle vient avec une commande numérique Siemens 802D SL, incluant ainsi tous les composants d'une commande numérique (NC, PLC, HMI) et les commandes de mouvements en une solution unique.
Caractéristiques
1. Les poinçonneuses de la gamme de série T30 sont équipées d'une tourelle avec 30 emplacements pour outils.
2. Le fonctionnement complet de la machine peut être programmé grâce à la commande numérique de ces machines
3. Ces poinçonneuses sont équipées de systèmes de fixation de très bonne qualité pour parfaitement maintenir la tôle durant le poinçonnage.
4. Cette série de poinçonneuses respecte les normes CE.
5. Poinçonnage de 30 Tonnes
6. Profondeur de gorge de 1500mm
7. Châssis en forme de O fermé de la poinçonneuse
8. Outils pour tourelle épaisse
9. Repositionnement automatique de tôle
10. 4 emplacements auto-indexés
Modèle | MVD-HPI-30 | |||||
Capacité de frappe | kN | 300 | 300 | 300 | 300 | 300 |
Dimensions de tôles max. (Pour un repositionnement) | mm | 1250 | 1250 | 1250 | 1500 | 1500 |
2500 | 4000 | 5000 | 4000 | 5000 | ||
Course de glissement | mm | 32 | 32 | 32 | 32 | 32 |
Épaisseur de tôles max. | mm | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 |
Diamètre de poinçonnage max. | mm | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
Quantité d'outils | pc | 30 | 30 | 30 | 30 | 30 |
Précision | mm | ± 0.10 | ± 0.10 | ± 0.10 | ± 0.10 | ± 0.10 |
Glissement | mm | 600/*900 | 600/*900 | 600/*900 | 600/*900 | 600/*900 |
Vitesse max. | m/min | 106 | 106 | 106 | 106 | 106 |
Bâti | Droit | Droit | Droit | Droit | Droit | |
Type O | Type O | Type O | Type O | Type O | ||
Profondeur de gorge | mm | 1275 | 1275 | 1275 | 1525 | 1525 |
Axes contrôlés | pc | 4 | 4 | 4 | 4 | 4 |
Vitesse de la tourelle | tr/min | 30 | 30 | 30 | 30 | 30 |
Diamètre de poinçonnage max. du poste rotatif | mm | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
Puissance | kw | 25 | 25 | 25 | 25 | 25 |
Poids de la machine | kg | 156 | 156 | 210 | 210 | 235 |
Pression d'air | MPa | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
Dimensions max. de la machine (L×l×H) | mm | 5050×2700×2010 | 5050×4200×2010 | 5050×5200×2010 | 5650×4200×2010 | 5650×5200×2010 |
Poids de la machine | T | 19.5 | 20 | 20.5 | 21.5 | 22 |
