Poinçonneuse CNC à tourelle de 30 tonnes (Commandée par servomoteur)

Poinçonneuse CNC à tourelle de 30 tonnes (Commandée par servomoteur)

La poinçonneuse à commande numérique parfaite
Haute performance

Grâce aux têtes de poinçonnage à haute vitesse de 30 et 50 tonnes contrôlées par servomoteurs, aux dimensions de tôles acceptables de 2500 x 1300 mm et à l'axe de rotation des outils, la poinçonneuse MAX-SF est la machine faite pour vous. La table support de tôles contrôlées par moteur sans balais et le vérin de repositionnement permettent de poinçonner facilement les tôles de dimensions standard.

Polyvalence avec outils multiples
La poinçonneuse CNC ACCURL®MAX-SF a été récemment développée avec une tourelle à multi outils indexé par un système de servomoteur hydraulique à la pointe de la technologie. Cette machine est la meilleure solution pour nos clients qui ont besoin d'une poinçonneuse rapide, polyvalente et fiable pour le travail de leurs tôles.

Système hydraulique à la pointe de la technologie
• Système hydraulique allemand de marque Schenider avec valves électroniques pour contrôler parfaitement la vitesse, le volume et la pression d'huile.
• Pour contrôler parfaitement la course de frappe de la poinçonneuse, la position de la tête de frappe est programmable avec une précision de 0,1mm.
• La structure unique de la machine a été conçue pour diminuer l'entretien nécessaire

Technologie de multi outils auto-indexés
• Deux servomoteurs synchronisés pour le contrôle de la fonction auto-indexé.
• Le poste 2D est auto-indexé pour de multiples outils, soit des 3B ou des 8A.
• Capacité d'indexer chaque outil individuellement dans les sets d'outils 3B et 8A.
• 24 emplacements de tailles variés et 4 postes à outils multiples auto-indexés. Soit un total de 24 à 52 outils peuvent être utilisé.
• Possibilité de monter des outils type de roulage, de marquage, de gorge et de formage.

Équipement standard
• Poinçonneuse à commande directe d'Accurl
• Servomoteurs sans balais (série alfa) et encodeur de précision venant avec la commande numérique Fanuc CNC
• 3 fixations repositionnables automatiquement et chargement interchangeable
• Commande numérique FANUC Séries Oi-PO
• Support de travail en aluminium
• Système de lubrification des outils (Airblow).
• Tableau de contrôle autosupporté.
• Contrôle avec une pédale pour pied.
• Système de sécurité pour outils bloqués
• Programme de marque Lantek ou RADAN.
• Tourelles avec 24 ou 42 emplacements
• Indicateur de température d'huile digitale.
• Programme pour utilisation de la roue et des outils de formage.
• Capteurs de saut de tôle
• Conteneur à chutes.
• Chaine de protection autour de la machine.

Équipement en option:
• Outils de taille et de formage disponible en différentes dimensions et formes.
• Barrière lumineuse (Pour machines aux nomes CE).
• Fixation pour tôles additionnelles.
• Outils multiples pour 3,6 et 8 postes.
• Adaptateur pour les différents postes (B, C, D).
• Outils avec traitement de surface spécial pour la taille d'encoche (TIN, TICN, TICN Plus, MOVIC).
• Poinçonnage spécial.
• Table support en acier inoxydable avec roulement.

Spécifications
Caractéristique Unité MAX-SF-30T
Force de frappe tonnes 30
Longueur de l'axe X mm 2490±10
Longueur de l'axe Y mm 1250±10
Dimensions de tôles max. mm 1250x4980
Épaisseur de tôles max. mm 6.35
Poids de tôles max. kg 110
Vitesse de l'axe X m/min 80
Vitesse de l'axe Y m/min 70
Vitesse maximale combinée m/min 105
Vitesse de poinçonnage maximale avec un pas de 25 mm frappes/min. 360
Vitesse de grignotage max. (Course de 4mm, pas de 1mm) frappes/min. 650
Type d'outil
Tourelle épaisse
Diamètre de poinçonnage max. mm 88.9
Nombre d'emplacements d'outils
34
Nombre de postes auto indexable Pcs (type) 2B
Vitesse de rotation de la tourelle tr/min 33
Vitesse de rotation de l'auto indexage tr/min 100
Course de la tête de frappe mm 0-31
Table de travail
Brosse + billes de support
Nombre de fixations pcs 3
Puissance d'entrée KVA 24
Fourniture d'air NL/min 250
Pression de l'air bar 6
Dimension de l'armoire de contrôle mm 1200 × 600 × 1900
Nombre d'axes commandés numériquement Axe 4
Mémoire RAM KB 512
Interface
RS232 / RJ45 / PCMCIA
Précision de poinçonnage mm ±0.1
Dimension de la machine (L × W × H) mm 4687 × 5102 × 2385
Poids de la machine (approx. ) kgf 13000
• Les caractéristiques peuvent changer sans avertissement au préalable.
• Accélération / décélération des axes X et Y dépendent du poids du produit.
• La vitesse de poinçonnage dépend des conditions de fabrication, course de frappe, accélération / décélération des axes.

Photos détaillées
  • Automatic repositioning clamps and loading switchesAutomatic repositioning clamps and loading switches
  • FANUC Series Oi-PO Control System for CNC Punch PressFANUC Series Oi-PO Control System for Poinçonneuse à commande numérique

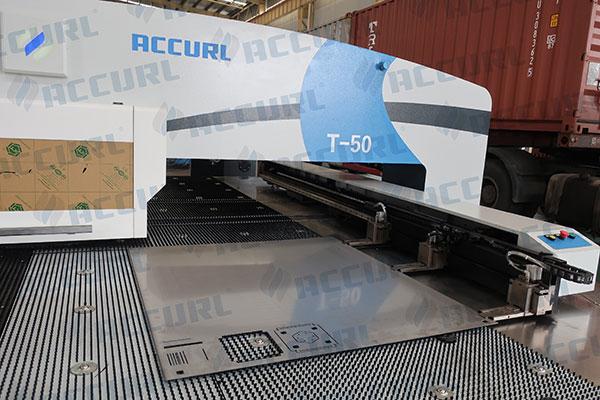

  • Heavy-duty Clamp for Accurl CNC Punch pressHeavy-duty Clamp for Accurl Poinçonneuse à commande numérique

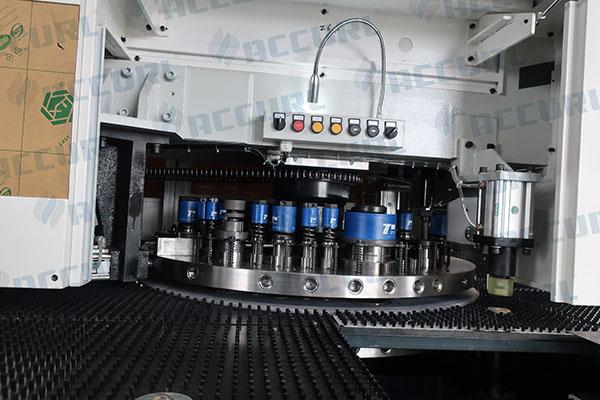

  • Turret with 32 StationsTurret with 32 Stations
