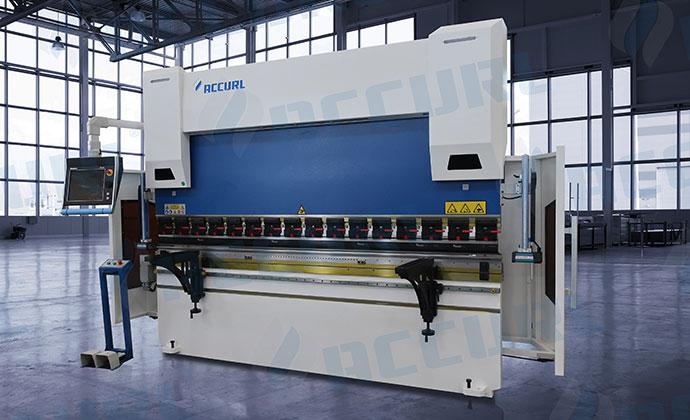

Presse plieuse CNC 8 axes

La plieuse 8 axes ACCURL® à commande numérique est équipée d'un système de régulation de pression pour améliorer la qualité des produits finis. Elle est aussi dotée d'une butée arrière entraînée par servomoteur pour une vitesse rapide, et d'un système de simulation 3D pour simuler les pliages et les points d'impact.

• Cette machine vous offre une combinaison entre performance, prix et facilité d'utilisation.
• Rapport qualité-prix exceptionnel ! Meilleure plieuse sur le marché pour ce prix.
• Contrôleur 3D et programme DELEM DA66T CNC
• Pliage précis.
• Bâti très solide fait avec le même procédé de fabrication que pour toutes nos plieuses 8 axes ACCURL à commande numérique.
• La grande ouverture pour les tôles permet d'utiliser et d'optimiser toute la longueur de cette plieuse.
• Conçue et fabriquée avec pour objectif de vous aider à diminuer vos coûts de fabrication.
• Plieuse à commande numérique à 8 axes standards X1, X2, R1, R2, Z1, Z2, Y1, Y2

Équipement standard:
• Châssis monobloc rigide fait avec un acier ST44 A1 pour résister aux flexions et fortes contraintes.
• Contrôleur tactile Delem DA66T 3D/2D.
• Doigts de butée BGA-6 sur les axes X1, X2, R1, R2, Z1 et Z2 contrôlées par servomoteur avec un graphique à code couleurs.
• Servomoteur hydraulique HOERBIGER.
• Système anti-déflection contrôlé par moteur à commande numérique.
• Plieuse avec outils renforcés supérieurs standard et outils renforcés inférieurs avec une forme 4V (section de 835 mm).
• Fixation des outils supérieurs et inférieurs à montage rapide.
• Interface de contrôle suspendu, ergonomique et simple d'utilisation.
• Protection arrière lumineuse (catégorie 4).
• Capot de côté avant avec arrêt d'urgence.
• Axes Y1 et Y2 synchronisé avec un codeur précis à 0.01mm.
• Pédale de commande aux normes CE.
• Support avant sur glissière avec emplacement en T et règle en mm/pouce.
• Le panneau électrique a un système de refroidissement qui respecte les normes CE et est équipé de composants électriques et d'automatiques de marque SIEMENS.

Équipements en option
• Contrôleurs graphiques : Cybelec ModEva RA Premium 3D avec le programme hors ligne PC-RA, contrôleur couleurs graphique Delem DA-69T 3D avec le programme hors ligne Profile T3D.
• Protection des doigts SICK C4000 à 14 mm (Programme Sick facilement programmable avec un ordinateur: résolution réduite, travail en cascade etc.)
• Laser de protection dans la zone outils, LASERSAFE PCSS, AKAS LASER SAFETY IILC2000, Sick V 4000 (Système avec caméras), protection avec lasers électrique DSP.
• Laser de mesure d'angle, avec le système de contrôle Data-M cobra.
• Système de variation de pression à commande numérique (crowning).
• Fixation hydraulique ACCURL des outils supérieurs et inférieurs à montage rapide
• Pliage assisté par commande numérique (axes AP1+AP2).
• Chauffage et refroidissement de l'huile du système hydraulique.
• Système de lubrification centralisé.
• Profondeur de gorge spéciale (500, 600, 750 mm et au-dessus).
• Outils supérieurs et inférieurs spéciaux.
• Programmes disponibles en option.
• Applications tandem.
• Boîte pour les outils.

Spécifications

Modèle (EURO PRO)			B1560	B2580	B32110	B32135	B32175	B40175	B32220
Force de pliage		KN	600	800	1100	1350	1750	1750	2200
Longueur de pliage		mm	1500	2500	3200	3200	3200	4200	3200
Distance entre les colonnes		mm	1100	2060	2700	2700	2700	3700	2700
Ouverture		mm	405	405	430	430	430	430	430
Course de translation		mm	200	200	200	200	200	200	200
Profondeur de gorge		mm	370	400	400	400	400	400	400
Epaisseur des colonnes		mm	80	80	100	100	100	100	140
Vitesse de descente		mm/min	200	200	180	180	160	160	160
Vitesse de pressage		mm/min	8	8	10	10	10	10	10
Vitesse de retour		mm/min	180	180	150	150	150	150	140
Course de la butée arrière		mm	500	600	800	800	800	800	800
Dimensions de la machine	L	mm	1825	2825	3500	3550	3500	4500	3500
	l	mm	1650	1650	1650	1650	1650	1650	1730
	H	mm	2300	2350	2650	2700	2700	2750	2900
Poids de la machine		kg	4600	5600	8000	9500	10000	12000	13200

Les meilleurs pliages qui existent – Nos clients peuvent plier des pièces plus longues et plus épaisses avec nos plieuses de série Euro Pro B!

Photos détaillées

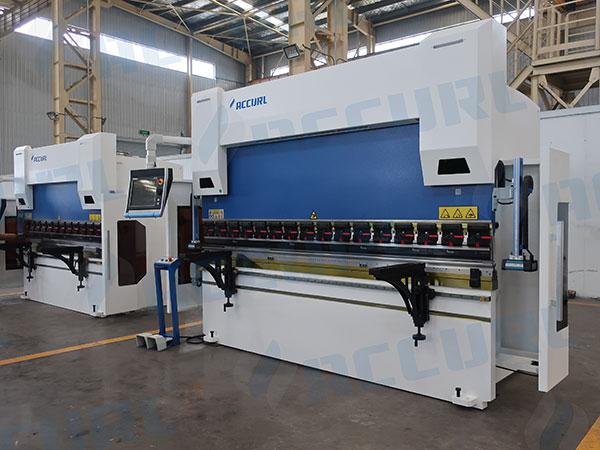

Plieuse 8 axes avec contrôleur graphique DELEM DA-66T 3D2D

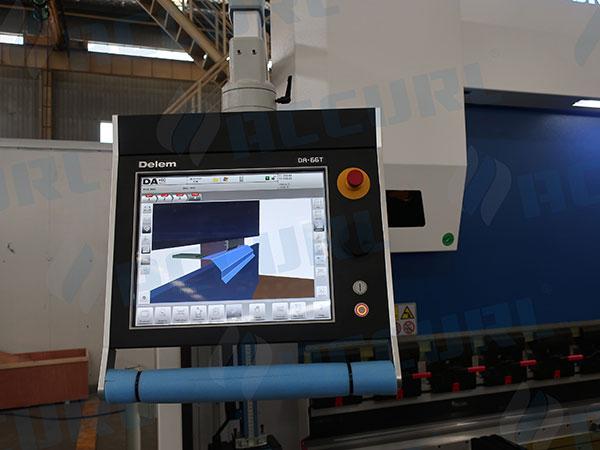

Système de contrôle numérique DELEM DA66T

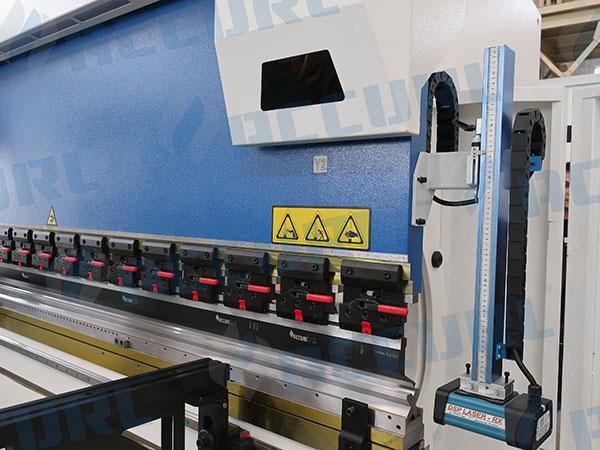

Laser de protection DSP Lazersafe pour plieuse ACCURL

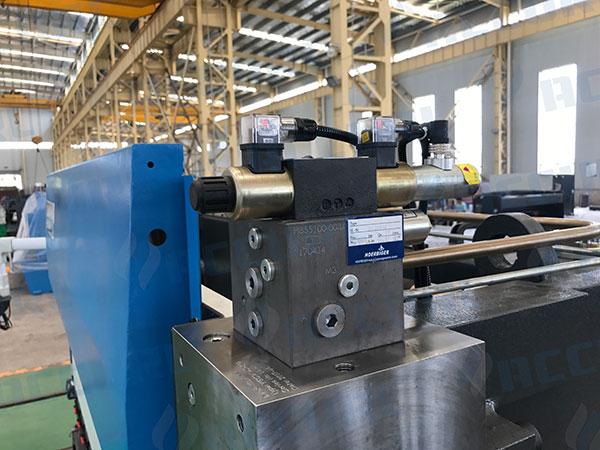

Système hydraulique HOERBIGER

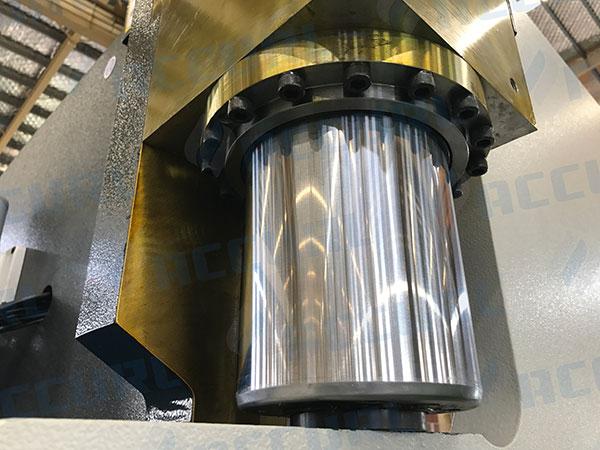

Vérins hydrauliques avec la technologie allemande Trumpf

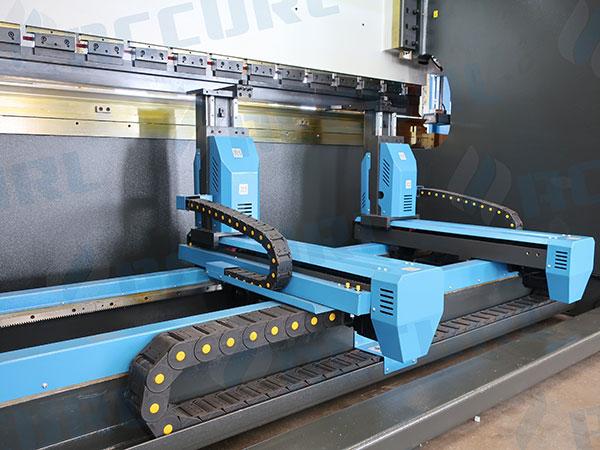

Plieuse avec butée arrière CNC pour les axes X1 X2 R1 R2 Z1 Z2
