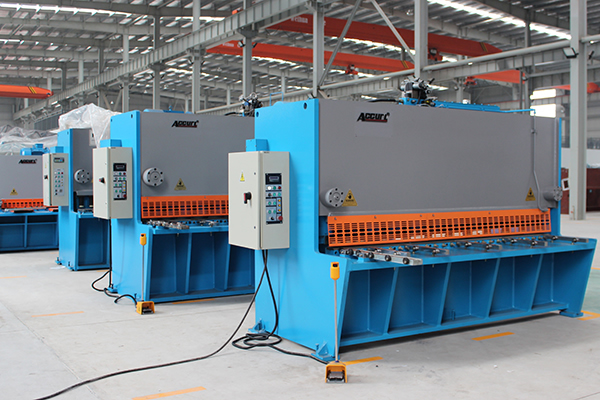

Principales caractéristiques
1. Cette cisaille hydraulique oscillante respecte les normes EU. Le bâti monobloc de la cisaille est entièrement soudé par des robots et subit un traitement thermique pour réduire les contraintes dans la matière.
2. La poutre de découpe de la cisaille a été conçue avec une structure interne inclinée afin de permettre d'ajuster l'angle et l'espace de découpe entre les lames.
3. La poutre de découpe supérieure se déplace vers le bas, le long de ses rails, en utilisant la force de pousser du vérin dans le but de réaliser la découpe.
4. Les lames standard ont 4 côtés coupants et sont faites d'un acier de qualité D2 à haute teneur en carbone et en chrome.

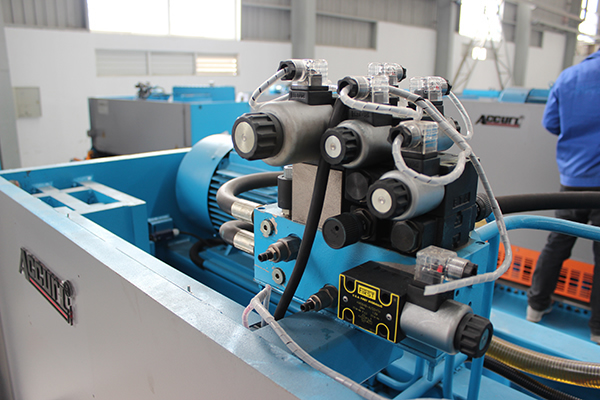

5. Cette cisaille guillotine utilise un système hydraulique fiable et facile à entretenir de marque allemande Bosch-Rexroth
6. Cette machine de découpe de tôle utilise des rails de précision en 3 points d'attaches afin d'améliorer la précision de découpe.
7. La cisaille guillotine respecte les normes CE, avec notamment la protection basculante à l'avant et la protection optique à l'arrière.
8. Lame de découpe de qualité, avec matériel d'entretien, différentes couleurs disponibles tels que gris clair/foncé et jaune.
Équipement standard
1.Réglage de distance de retrait de la lame rapide et précis grâce à un volant sur le côté du bâti.
2. Lames multi-tranchants pour la découpe d'aluminium, d'acier doux et d'acier inoxydable.
3. Ligne de découpe et zones sombres illuminées
4. Compteurs de coupe, ajustement de la longueur de coupe
5. Protection de surcharge hydraulique et électrique

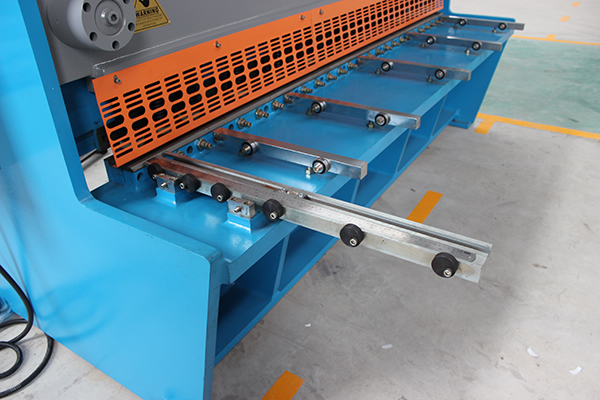

6. Bras supports à l'avant et bras équerre
7. Table d'entrée avec roulement à billes
8. Réglage de l'angle et de la distance de la lame pour la découpe
9. Onduleur Delta avec une vis à bille et tige polie d'une précision de 0,01mm.

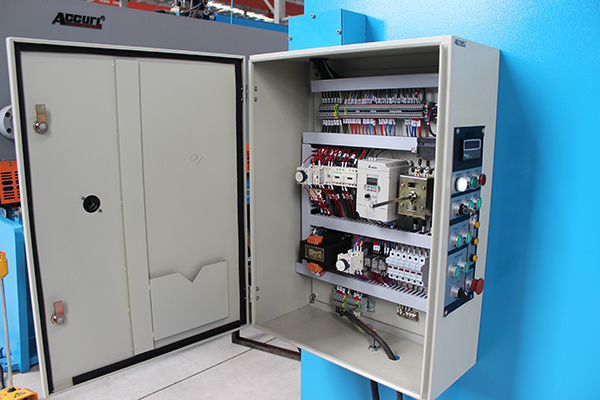

Système de contrôle Estun E21s NC
1. Panneau avec écran LCD Monochrome.
2. Paramètre programmable librement
3. Système de contrôle de position automatique
4. Broche pour la compensation d'offset
5. Relais interne
6. Compteurs de coupe
7. Affichage de la position de la butée arrière, précision de 0,01mm
Modèle (AC/MS8) | QC11Y-6×3200 | QC11Y-8×3200 | QC11Y-10×3200 | QC11Y-12×3200 | QC11Y-12×4000 | |
Épaisseur de découpe | mm | 6 | 8 | 10 | 12 | 12 |
Longueur de découpe | mm | 3200 | 3200 | 3200 | 3200 | 4000 |
Angle de découpe | Degré | 0.5 ° -2.5 ° | 0.5 ° -2.5 ° | 0.5 ° -2.5 ° | 0.5 ° -2.5 ° | 0.5 ° -25° |
Cadence | min-1 | ≥ 15 | ≥ 15 | ≥ 15 | ≥ 6 | ≥ 6 |
Course de la butée arrière | mm | 20-600 | 20-600 | 20-600 | 20-800 | 20-1000 |
Profondeur de la gorge de coupe | mm | 100 | 100 | 100 | 100 | 100 |
Moteur principal | kW | 7.5 | 11 | 11 | 18.5 | 30 |
Poids de la machine | kg | 6200 | 8000 | 8000 | 12000 | 21000 |
Dimensions de la machine | mm | 3740×1680×1750 | 3740×1750×1750 | 3850×1750×1850 | 3850×1950×2300 | 4200×2380×2970 |
Modèle(AC/MS8) | QC11Y-12×6000 | QC11Y-16×3200 | QC11Y-16×4000 | QC11Y-16×6000 | QC11Y-16×8000 | |
Épaisseur de découpe | mm | 12 | 16 | 16 | 16 | 12 |
Longueur de découpe | mm | 6000 | 3200 | 4000 | 6000 | 4000 |
Angle de découpe | Degré | 0.5 ° -2.5 ° | 0.5 ° -2.5 ° | 0.5 ° -2.5 ° | 0.5 ° -2.5 ° | 0.5 ° -2.5° |
Cadence | min-1 | ≥ 8 | ≥ 12 | ≥ 10 | ≥ 6 | ≥ 5 |
Course de la butée arrière | mm | 20-1000 | 20-1000 | 20-1000 | 20-1000 | 20-1000 |
Profondeur de la gorge de coupe | mm | 100 | 100 | 100 | 100 | 100 |
Moteur principal | kW | 18.5 | 18.5 | 18.5 | 22 | 30 |
Poids de la machine | kg | 29500 | 13500 | 16300 | 36500 | 75500 |
Dimensions de la machine | mm | 6940×2480×2750 | 3850×2150×2050 | 4650×2150×2250 | 6950×2550×2650 | 9000×3280×3270 |
