Presse plieuse CNC 4 axes

Presse plieuse CNC 4 axes - ACCURL-Bend

Desinée pour être l'outil du future, cette presse plieuse à commande numérique permet d'augmenter la vitesse et la qualité des pliages dans le but de réduire le coût par pièces produites

Solution de pliage hors normes
Les options de votre presse plieuse peuvent être personnalisées sur demande dans le but de fabriquer la presse plieuse parfaite pour votre utilisation.

La combinaison parfaite entre puissance et performance:
1. Vitesse de pliage et de retour hors du commun.
2. Deux fois plus rapides en production qu'une presse plieuse classique.
3. Grâce à ses caractéristiques, vous pouvez réaliser des pliages profonds et avec des outils plus longs. De plus, les pièces sont facilement retirées après pliage pour permettre une meilleure cadence.
4. Les pièces de types Z peuvent être pliées avec des outils plus longs.

"Vitesse de chute libre élevée"
"Vitesse de pliage élevée"
"Vitesse de retours élevée"

Butée arrière entrainée par servomoteur sur les axes X + R (standard);
1. Les doigts de butée à commande numérique ACCURL sont rapides et précis.
2. Ce système est contrôlé par servomoteurs avec une vis à billes et des guidages linéaires avec une précision de 0.01mm.
3. La butée arrière peut être actualisée selon les axes X1, X2, Z1, Z2, R1 et R2 sur demande.

Ces presses plieuses sont parfaites pour vous si vous avez besoin des caractéristiques suivantes:
1. Grâce aux vérins et valves synchronisés vous pouvez obtenir des cintrages de haute qualité et avec une excellente répétabilité.
2. Position de référence et calibration des axes fait automatiquement quand la machine est allumée.
3. Toutes les machines de pliage d'ACCURL sont conçues avec l'outil SOLIDWORKS et fabriquées avec de l'acier ST44-1 utilisant ainsi les dernières technologies possibles.
4. La poutre mobile supérieure utilise des roulements à 8 points de contact donnant ainsi une précision de 0,01mm.
5. Les outils supérieurs et inférieurs de marques réputées ont une excellente durée de vie grâce à leur durcissement de surface et offrent un cintrage de grande précision.
6. Pompe haute pression très silencieuse.

Équipements standard:
1. Châssis monobloc rigide fait avec un acier ST44 A1 pour résister aux flexions et fortes contraintes.
2. 4 axes (Y1, Y2, X et R)
3. Butée arrière sur les axes X et R contrôlée par servomoteur avec un graphique de code couleurs.
4. Servomoteur hydraulique HOERBIGER.
5. Système anti-flexion motorisé à commande numérique.
6. Outils supérieurs standard renforcés et outils inférieurs renforcés avec une forme 4V (section de 835 mm).
7. Fixation des outils supérieurs et inférieurs à montage rapide
8. Contrôleurs graphiques sélectionnables : Delem DA56s avec écran tactile en couleur ou Cybelec Mod Eva 12S.
9. Le panneau électrique a un système de refroidissement qui respecte les normes CE.
10. Interface de contrôle suspendue, ergonomique et simple d'utilisation.
11. Protection arrière lumineuse (catégorie 4).
12. Capot avant et latéral avec système de commutation pour une sécurité maximale.
13. Axes Y1 et Y2 synchronisés avec un codeur linéaire précis à 0,01mm.
14. La pédale de commande est conçue suivant les normes CE.
15. Support avant sur glissière avec emplacement en T et règle en mm/pouce.
16. Profondeur de 410 mm.

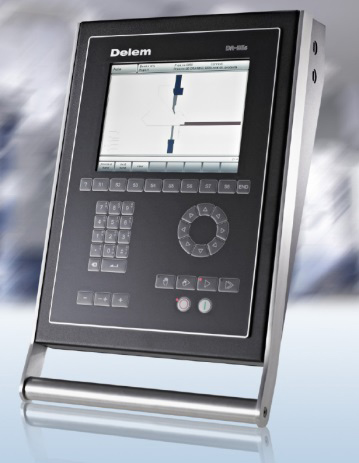

Système de contrôle numérique Delem DA56s:

1. Écran en couleurs de 10,4 pouces (LCD TFT).
2. Programmation par graphique 2D.
3. Calcul et programmation de séquences de pliages successifs.
4. Calcul de longueur intégré.
5. Contrôle de système de variation de pression Crowning.
6. Bibliothèque d'outils, de matières et de produits.
7. Interface clé USB.
8. Système multilangues.
9. Base de données avec des corrections angulaires et domaine élastique des matériaux.
10. Compatibilité de module numérique Delem Modusys (Modules adaptables).
11. Les axes de contrôles de base de la machine sont Y1, Y2, X, R.
Un deuxième système de butée arrière peut être utilisé pour les axes Z1, Z2, X1, X2 et R2.

Spécifications

Modèle (SC/MB8)			63T×1500	63T×2500	110T×3200	135T×3200	175T×3200	220T×3200	250T×3200
Effort de pliage		Tonnes	63	63	110	135	175	220	2500
Longueur de pliage		mm	1500	2500	3200	3200	3200	3200	3200
Ouverture		mm	1100	2060	2700	2700	2700	2700	2700
Ouverture maximale		mm	430	430	480	480	480	480	480
Course de translation		mm	200	200	200	200	200	200	200
Profondeur		mm	370	370	400	400	400	400	400
Epaisseur des colonnes		mm	150	150	200	200	200	200	200
Vitesse de descente		mm/min	180	180	180	180	160	160	160
Vitesse de pressage		mm/min	8	8	10	10	10	10	10
Vitesse de retour		mm/min	160	160	160	160	125	125	110
Axes commandés numériquement			Y1 + Y2 + X + R +undefined Système de variation de pression à commande numérique.
Course des doigts de butée (back gauge)		mm	500	500	500	500	500	500	500
Dimensions de la machine	L	mm	1825	2825	3500	3500	3500	4500	3500
	l	mm	1650	1650	1650	1650	1650	1650	1730
	H	mm	2600	2430	2540	2540	2580	2580	2580
Poids de la machine		kg	4600	5600	8000	9100	10000	12000	15000

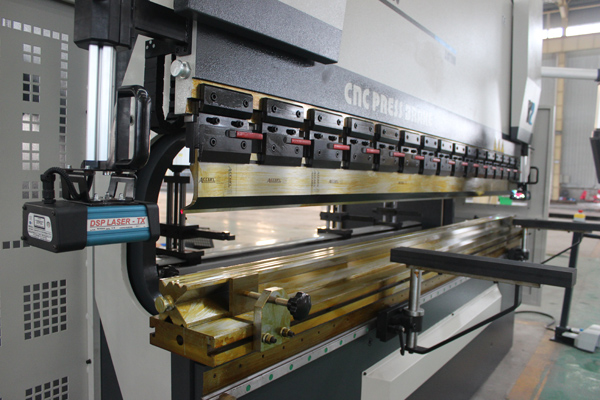

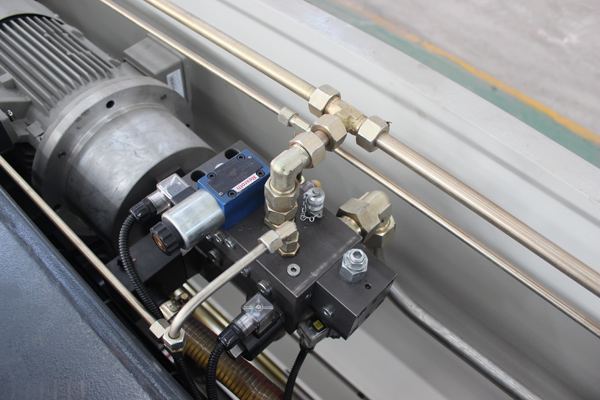

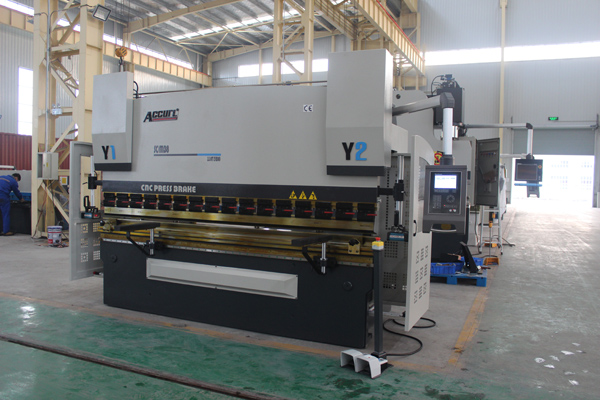

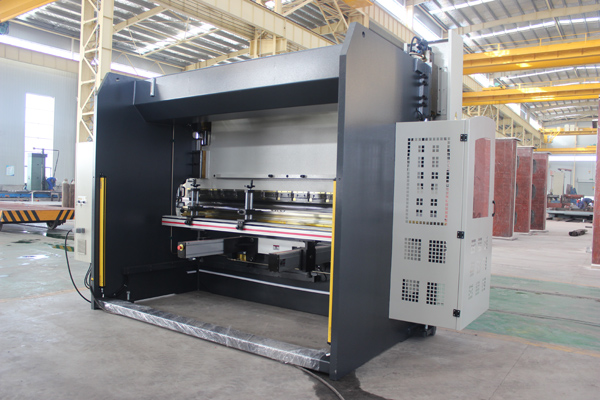

Photos détaillées
