Pliages plus puissant, rapide et en profondeur
1. La gamme depresse plieuses 3 axes ACCURL-Bend a été reconçue grâce aux retours et préférences de nos clients, elle est devenue unique avec ses propres fonctions électroniques et mécaniques.
2. Ces presses plieuses Power-Bend Pro sont parmi les machines les mieux notées et vous aideront à augmenter votre productivité et à réduire vos coûts grâce à leur facilité d'utilisation et leur entretien hydraulique à faible coût.
3. La plieuse New ACCURL-Bend Pro est parfaite si vous avez des besoins pour des fabrications complexes qui nécessitent des pliages précis, simple ou multiple et cela à une cadence élevée.
La combinaison parfaite entre vitesse et puissance
1. Grâce aux vérins et valves synchronisés vous obtenez des pliages de haute qualité et avec une excellente répétabilité.
2. Initialisation automatisé de tous les axes au démarrage de la machine.
3. Toutes les machines de pliage d'ACCURL sont conçues avec l'outil SOLIDWORKS et fabriquées avec de l'acier ST44-1 utilisant ainsi les dernières technologies possibles.
4. La poutre mobile supérieure utilise des roulements à 8 points de contact donnant ainsi une précision au pliage de 0.01mm.
5. Les outils supérieurs et inférieurs spéciaux de marque connue ont une excellente durée de vie grâce à leur durcissement de surface et offrent un pliage de grande précision.
6. Pompe haute pression très silencieuse.
Vitesse de chute libre élevée
Vitesse de pliage élevée
Vitesse de retours élevée
Principales caractéristiques:
1. Les vérins sont chromés et usinés avec une précision de 0.001 mm et subissent un traitement de surface pour les durcir.
2. Les fixations d'origine sont simple d'utilisation et usinées avec une grande précision.
3. Les bras de support à l'avant peuvent se déplacer le long de la machine et sont facilement ajustables.
4. Le système hydraulique compact est conçu par la marque allemande Bosch-Rexroth et respecte les normes CE.
5. Cellules photoélectriques pour la protection sur les côtés et à l'arrière de la plieuse.

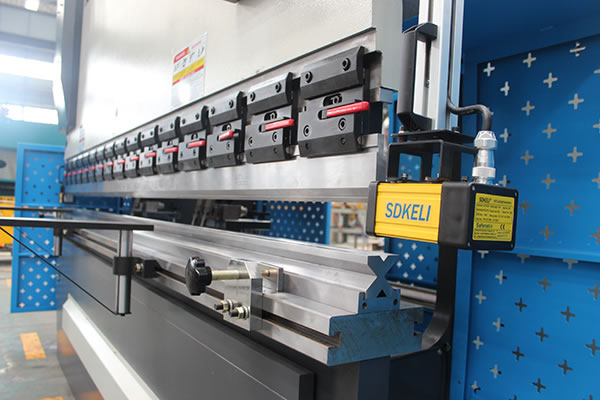

6. Outils à montage rapide.
7. Les échelles linéaires optiques sont précises jusqu'à ± 0,01 mm.
8. Les vérins synchronisés vous donneront les meilleurs résultats et une grande répétabilité.
9. Système de mesures 2 axes très longs (X=800 mm et R), avec une répétabilité de ± 0,01 mm, qui se déplace sur des rails avec une vis à billes. La longueur de pliage est contrôlée par une commande numérique et le système de doigts de butée automatique (back gauge) est basculable pour pliage à l'envers.
10. Contrôleur DELEM DA52S CNC extensivement programmable et multifonctions.
11. Cette presse plieuse utilise un système électrique de marque SIEMENS.
12. Position de référence des axes faite automatiquement quand la machine est allumée.
13. Les protections de côté respectent les normes CE.
La meilleure solution pour vos pliages
1. Cette presse plieuse est le parfait compromis entre la précision de pliage et un prix très compétitif.
2. Toujours précise, qu'il s'agisse de pliage long ou de grande ampleur.
3. Système de variation de pression à commande numérique (crowning).
4. Le bâti rigide permet de faire des pliages demandant beaucoup de force tout en gardant ses propriétés dans le temps.
5. Facile d'entretien
Avec cette presse plieuse vous pourrez faire des pliages longs et demandant beaucoup d'efforts tout en conservant une répétabilité maximale du processus de pliage.
Équipements standard
1. Bras support avant ajustable en hauteur et en profondeur par glissement.
2. Les outils de coupe supérieurs et inférieurs ont subi un traitement de surface durcissant.
3. Montage d'outils rapides Promecam.
4. Contrôleur Delem DA52s à commande numérique.
5. Doigts de butée à commande numérique, X=800 mm
6. Profondeur de gorge de 410 mm.
7. 2 doigts de butée.
8. Echelle de lecture en système métrique et anglo-saxon.
9. Système de variation de pression à commande numérique (crowning). Poutre du bas : 2500/…/4100. À partir de 600 Tonnes et au-dessus le système crowning est standard.
10. La pédale de commande est conçue suivant les normes CE et est utilisable pour les pliages simples ou multiples.
11. Deux cellules photoélectriques sont placées en face à face pour la protection arrière.
12. Capots pour vérins et poutre supérieure.
13. Réglage électrique adapté en fonction du pays d'installation du client.

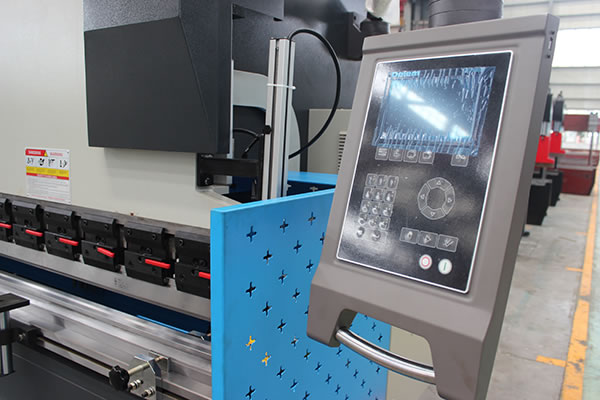

Système de contrôle à commande numérique Delem DA52s
1. Une page à programmation numérique
2. Programmation rapide sur une page
3. Touche de navigation rapide.
4. Écran LCD (TFT) de 6,4 pouces en couleur (VGA colour LCD TFT).
5. Jusqu'à 4 axes commandables (Y1, Y2, et 2 axes auxiliaires).
6. Contrôle de système de variation de pression Crowning.
7. Bibliothèque d'outils, de matières et de produits
8. Interface clé USB
9. Contrôleur pour Servomoteurs, moteur alternatif et moteur des doigts de butée.
10. Algorithme de contrôle avancé pour l'axe Y, avec boucle fermée et boucle ouverte.
Spécifications
Model (SC-MB8) | 63T×1500 | 63T×2500 | 100T×3200 | 100T×4200 | 160T×3200 | 160T×4200 | 250T×3200 | ||
Effort de pliage | kN | 630 | 630 | 1000 | 1000 | 1600 | 1600 | 2500 | |
Longueur de pliage Max. | mm | 1500 | 2500 | 3200 | 4200 | 3200 | 4200 | 3200 | |
Distance entre colonnes | mm | 1100 | 2060 | 2700 | 3700 | 2700 | 3700 | 2700 | |
Ouverture | mm | 430 | 430 | 480 | 480 | 480 | 480 | 480 | |
Course de translation | mm | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
Profondeur de gorge | mm | 370 | 370 | 400 | 400 | 400 | 400 | 400 | |
Epaisseur des colonnes | mm | 150 | 150 | 200 | 200 | 200 | 200 | 200 | |
Vitesse de pressage | mm/min | 100 | 100 | 130 | 130 | 130 | 130 | 110 | |
Vitesse de descente | mm/min | 8 | 8 | 10 | 10 | 10 | 10 | 10 | |
Vitesse de retour | mm/min | 100 | 100 | 125 | 125 | 125 | 125 | 110 | |
undefinedCourse des doigts de butée | mm | 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
Dimensions de la machine | L | mm | 1825 | 2825 | 3500 | 4500 | 3500 | 4500 | 3500 |
l | mm | 1650 | 1650 | 1650 | 1650 | 1650 | 1650 | 1730 | |
H | mm | 2600 | 2430 | 2540 | 2540 | 2580 | 2580 | 2580 | |
Poids de la machine | kg | 4600 | 5600 | 8000 | 9500 | 10000 | 12000 | 15000 |
Model(SC-MB8) | 250T×4200 | 300T×3000 | 300T×4000 | 300T×6000 | 400T×4000 | 400T×5000 | 400T×6000 | ||
Force de pliage | kN | 2500 | 3000 | 3000 | 3000 | 4000 | 4000 | 4000 | |
Longueur de pliage | mm | 4200 | 3000 | 4000 | 6000 | 4000 | 5000 | 6000 | |
Distance entre les colonnes | mm | 3700 | 2500 | 3150 | 5050 | 3150 | 4050 | 5050 | |
Ouverture | mm | 480 | 480 | 480 | 480 | 480 | 480 | 480 | |
Course de translation | mm | 200 | 200 | 200 | 200 | 320 | 320 | 320 | |
Profondeur de gorge | mm | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
Epaisseur des colonnes | mm | 200 | 250 | 250 | 250 | 250 | 250 | 250 | |
Vitesse de descente | mm/min | 110 | 80 | 80 | 80 | 80 | 80 | 80 | |
Vitesse de pressage | mm/min | 10 | 8 | 8 | 8 | 8 | 8 | 8 | |
Vitesse de retour | mm/min | 110 | 85 | 85 | 85 | 80 | 80 | 80 | |
Course des doigts de butée | mm | 500 | 500 | 500 | 500 | 500 | 500 | 500 | |
Dimensions de la machine | L | mm | 4500 | 3300 | 4300 | 6400 | 4300 | 5300 | 6400 |
l | mm | 1730 | 1950 | 1950 | 2000 | 2100 | 2100 | 2100 | |
H | mm | 2580 | 2670 | 2670 | 2950 | 3100 | 3100 | 3170 | |
Poids de la machine | kg | 17000 | 20000 | 22000 | 30000 | 27000 | 32000 | 38000 |
