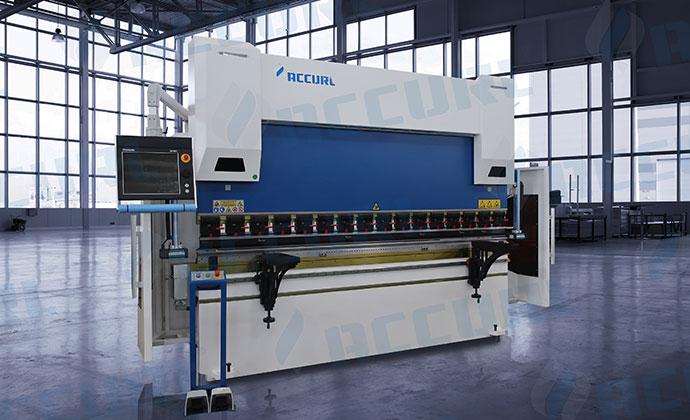

Presse plieuse CNC 6 axes

La presse plieuse 6 axes ACCURL® EURO-PRO à commande numérique est équipée d'un système de régulation de pression pour améliorer la qualité des produits finis. Elle est dotée d'une butée arrière entraînée par servomoteur pour une vitesse rapide, et d'un système de simulation 3D pour simuler les pliages et les points d'impact.

• Vous offre une combinaison entre performance, prix et facilité d'utilisation.
• Rapport qualité-prix exceptionnel ! Meilleures plieuses sur le marché pour ce prix.
• Commande numérique et programme facile d'utilisation.
• Pliage précis.
• Bâti très solide fait avec le même procédé que pour toutes nos plieuses ACCURL à commande numérique.
• La grande ouverture pour les tôles permet d'utiliser et d'optimiser toute la longueur de cette plieuse.
• Conçus et fabriqué avec pour objectif de vous aider à diminuer vos coûts de fabrication.
• Plieuse à commande numérique à 6 axes standards X, R, Z1, Z2, Y1, Y2.

Équipement standard:
• Châssis monobloc rigide fait avec un acier ST44 A1 pour résister aux flexions et fortes contraintes.
• 6 axes (Y1, Y2, X, R, Z1, Z2).
• Profondeur de gorge 410 mm.
• Doigts de butée sur les axes X, R, Z1, Z2, contrôlé par servomoteurs avec un graphique à code couleurs.
• Servomoteur hydraulique HOERBIGER BGA-4 pour les axes X, E, Z1 et Z2.
• Système anti-déflection contrôlé par moteur à commande numérique.
• Plieuse avec outil renforcé supérieur standard et outil renforcé inférieur avec une forme 4V.
• Fixation des outils supérieurs et inférieurs à montage rapide.
• Interface de contrôle suspendu, ergonomique et simple d'utilisation.
• Protection arrière lumineuse (catégorie 4).
• Capot de côté avant avec arrêt d'urgence.
• Axes Y1 et Y2 synchronisés avec un codeur précis à 0.01mm.
• Pédale de commande aux normes CE.
• Support avant sur glissières avec emplacement en T et règle en mm/inches.
• Le contrôleur graphique peut être choisi parmi : DelemDA66T 3D à écran tactile avec graphique en couleurs ou Cybelec Mod Eva 12 S
• Le panneau électrique a un système de refroidissement qui respecte les normes CE et est équipé de composants électriques et automatiques de marque SIEMENS.

Système de contrôle Delem DA66T:
• Mode programmable avec écran tactile et graphique en 2D.
• Simulation et visualisation 3D pour la production.
• Écran de haute résolution de 17" avec couleur TFT.
• Compatible avec les applications Windows.
• Compatible avec Delem Modusys. (Adaptable et module à différentes échelles)
• Interface USB
• Système à architecture ouverte.
• Programme spécifique du client supporté par l'environnement multitaches du contrôleur.
• Capteurs de pliage et interface de correction.

Spécifications

Modèle (EURO PRO)			B1560	B2580	B32110	B32135	B32175	B40175	B32220
Force de pliage		KN	600	800	1100	1350	1750	1750	2200
Longueur de pliage		mm	1500	2500	3200	3200	3200	4200	3200
Distance entre les colonnes		mm	1100	2060	2700	2700	2700	3700	2700
Ouverture		mm	405	405	430	430	430	430	430
Course de translation		mm	200	200	200	200	200	200	200
Profondeur de gorge		mm	370	400	400	400	400	400	400
Epaisseur des colonnes		mm	80	80	100	100	100	100	140
Vitesse de descente		mm/min	200	200	180	180	160	160	160
Vitesse de pressage		mm/min	8	8	10	10	10	10	10
Vitesse de retour undefined		mm/min	180	180	150	150	150	150	140
Course de la butée arrière		mm	500	600	800	800	800	800	800
Dimensions de la machine	L	mm	1825	2825	3500	3550	3500	4500	3500
	l	mm	1650	1650	1650	1650	1650	1650	1730
	H	mm	2300	2350	2650	2700	2700	2750	2900
Poids de la machine		kg	4600	5600	8000	9500	10000	12000	13200

Les meilleurs pliages qui existent – Nos clients peuvent plier des pièces plus longues et plus épaisses avec nos plieuses de série Euro Pro B!

Photos détaillées

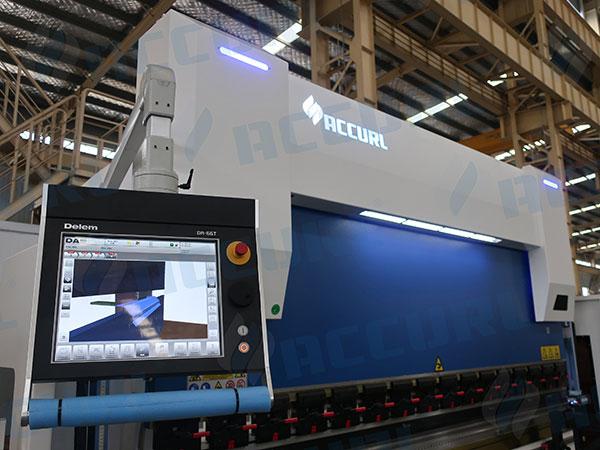

Système 3D de contrôle numérique DELEM DA66T

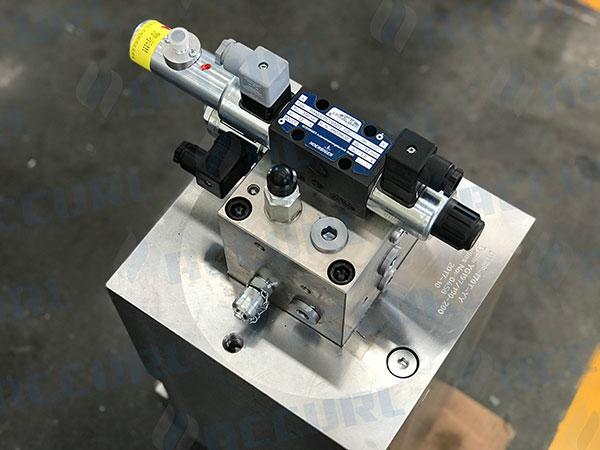

Système hydraulique HOERBIGER

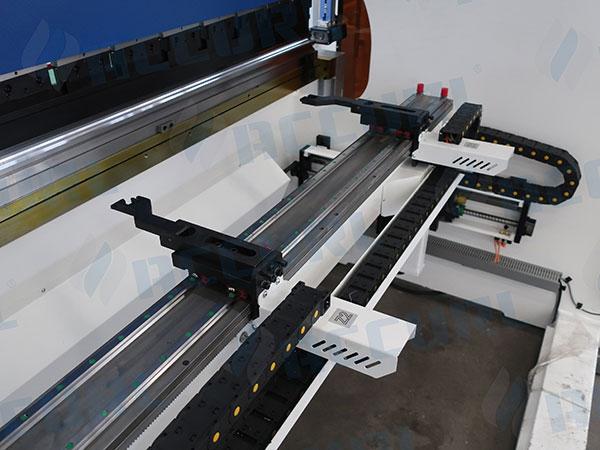

Plieuse BGA-4 pour les axes X E Z1 Z2

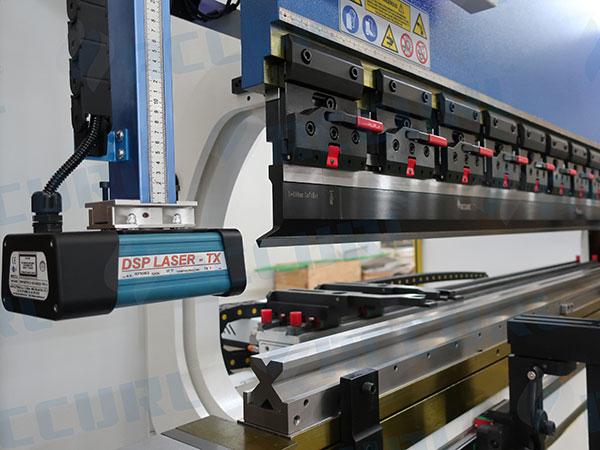

Plieuse avec outil supérieur standard et outils inférieurs avec une forme 4V
