Machine de découpe laser à fibre 500W, 700W, 1000W (Découpe de tôle métallique)

La machine de découpe laser coupe des tôles de différents matériaux à une vitesse phénoménale. Elle est capable de couper un grand nombre de métaux ferreux et non ferreux tout en maintenant un coût de production très faible.

Contrôleur numérique facile à utiliser “Cypcut Windows CAD/CAM”.
Caractéristiques uniques:
- Vitesse combinée maximale: 160m/min.
- Accélération: 14 m/ s2 (1.5G).
- Précision: ± 0.05 mm.
- Rendement énergétique: Consommation d'énergie grandement réduite.
- Résonateur laser IPG. Puissance de sortie de 500wRay
Tête de découpe avec une puissance de 2kw.

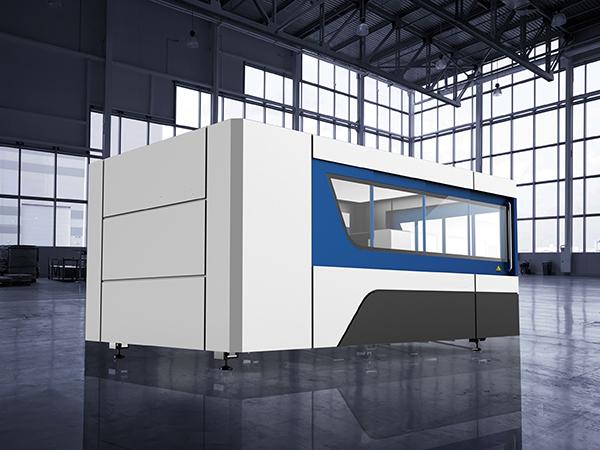

Entièrement cloisonnée pour une protection maximale de l'opérateur.
Système de gestion des gaz haute et basse pression
Capteur capacitif et tête de découpe haute pression.
Contrôle mécatronique de la puissance de sortie.
Fonction de calcul automatique du temps et coût de production.
Connexion à un réseau externe
Ventilation pour évacuation des fumées (sur tous les modèles de la série).
Récupération des chutes et pièces découpées.
Valves de contrôle proportionnel pour deux cas: Gestion de la pression des gaz et gestion spéciale des gaz haute pression.

Équipements standards

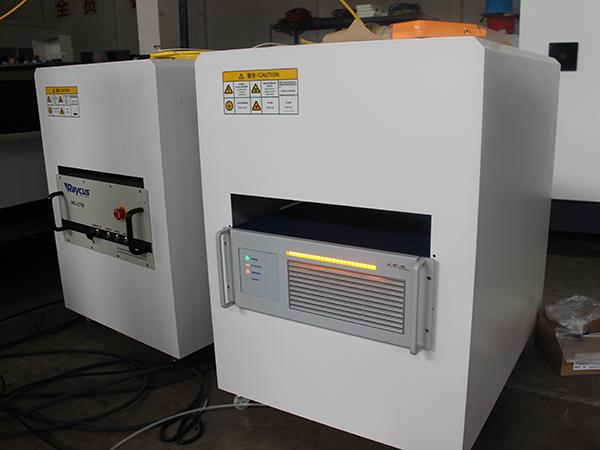

Résonateur laser Ytterbium IPG YLS-500W, 700W, 1000W

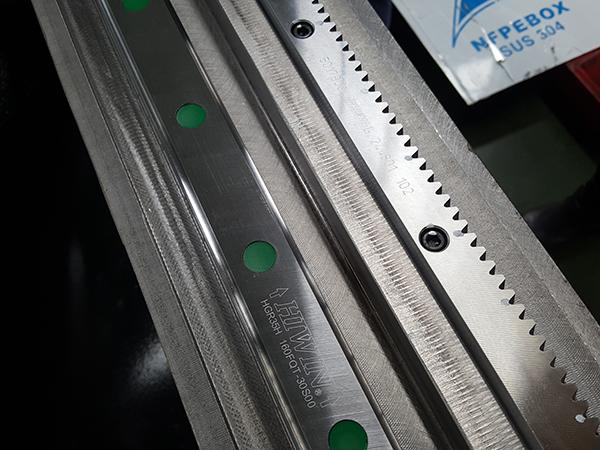

Commande linéaire des axes X, U et Y

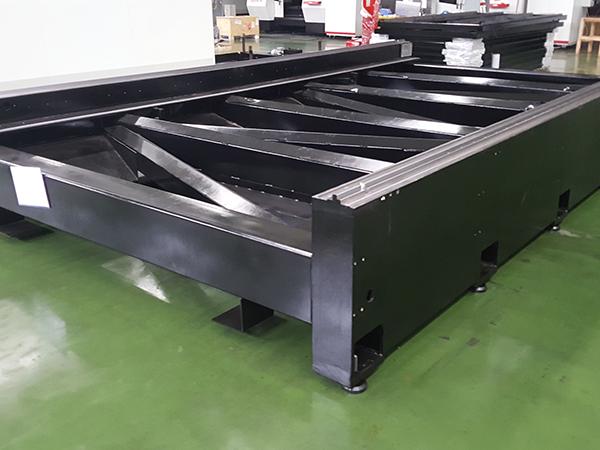

Bâti de très bonne rigidité
Contrôleur à commande numérique de marque Empower ou FAGOR

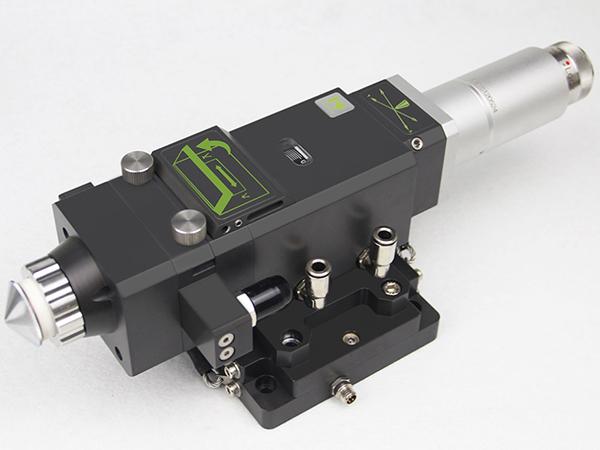

Tête de découpe Precitec
Programme Lantek
Convoyeur de sortie
Groupe de refroidissement
Système de transfert de gaz proportionnel
Filtre à poussière
Compresseur
Convoyeur pour chutes

Spécifications

Modèle	KJG-1530 / IPG 700w
Épaisseur de découpe Max.	Acier doux	8mm
	Acier inoxydable	3mm
	Aluminium	2mm
	Cuivre	1.0mm
Puissance du laser	YLR-700Watt
Vitesse de fonctionnement Max.	40/min
Dimensions maximales des pièces à découper	1500 x 3000mm
Vitesse maximale de déplacement des axes X et Y	105 m/min
Accélération	1.2G (12m/s2)
Précision de position absolue	± 0.03 mm
Chargement Max.	1550 kg
Ventilation pour évacuation des fumées	1000 m3/heure
Tête de découpe laser	RayTools BM110 Suisse
Vitesse programmable	Programmable jusqu'à 30 m/min.
Matériaux découpables	Acier doux fin, acier inoxydable, Aluminium, cuivre

Modèle	KJG-1530 / IPG 1000w
Épaisseur de découpe Max.	Acier doux	10mm
	Acier inoxydable	4mm
	Aluminium	3mm
	Cuivre	1.5mm
Puissance du laser	YLR-1000Watt
Vitesse de fonctionnement Max.	40/min
Dimensions maximales des pièces à découper	1500 x 3000mm
Vitesse maximale de déplacement des axes X et Y	105 m/min
Accélération	1.2G (12m/s2)
Précision de position absolue	± 0.03 mm
Chargement Max.	1550 kg
Ventilation pour évacuation des fumées	1000 m3/heure
Tête de découpe laser	RayTools BM110 Suisse
Vitesse programmable	Programmable jusqu'à 30 m/min.
Matériaux découpables	Acier doux fin, acier inoxydable, Aluminium, cuivre

Modèle	KJG-1530 / IPG 500w
Épaisseur de découpe Max.	Acier doux	6mm
	Acier inoxydable	2.5mm
	Aluminium	1.5mm
	Cuivre	1.0mm
Puissance du laser	YLR-500Watt
Vitesse de fonctionnement Max.	40/min
Dimensions maximales des pièces à découper	1500 x 3000mm
Vitesse maximale de déplacement des axes X et Y	105 m/min
Accélération	1.2G (12m/s2)
Précision de position absolue	± 0.03 mm
Chargement Max.	1550 kg
Ventilation pour évacuation des fumées	1000 m3/heure
Tête de découpe laser	RayTools BM110 Suisse
Vitesse programmable	Programmable jusqu'à 30 m/min.
Matériaux découpables	Acier doux fin, acier inoxydable, Aluminium, cuivre

Photos détaillées
