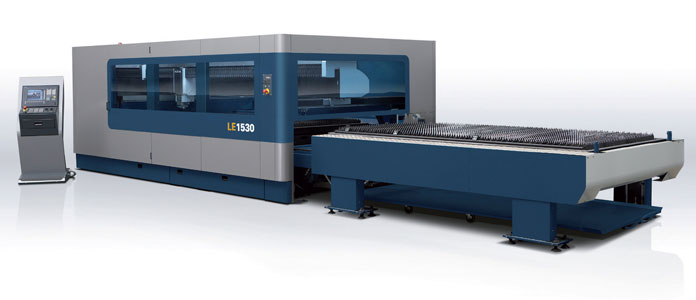

Machine de découpe laser à fibre

Caractéristiques générales des machines de découpe laser
Les machines de découpe laser à fibre sont en train de rentrer dans une nouvelle ère grâce aux nouvelles technologies. Les machines d'ACCURL sont fabriquées pour répondre à l'évolution à grande vitesse de cette industrie à la pointe de la technologie. Les machines de découpe laser ont provoqué une percée technologie dans l'industrie de la fabrication en tôles de métal. C'est pourquoi nos ingénieurs ont conçu ces types de machines. Ces machines sont faciles d'utilisation pour les opérateurs et consomment peu d'énergie. Par exemple, la consommation d'un laser de 2KW est de 20KW. Les résonateurs lasers sont interchangeables, ce qui signifie que si vous voulez passer d'un laser de 1 KW à 2 KW vous avez simplement à remplacer le module laser.

Caractéristiques hors normes
- Unité de contrôle Siemens Sinumerik 840D SL
- Vitesse combinée maximale: 160m/min.
- Précision: + - 0.05 mm.
- Rendement énergétique: Consommation d'énergie grandement réduite.
- Qualité de coupe excellente pour des tôles
- Résonateur laser IPG. Puissance de sortie de 1kw à 6kw.

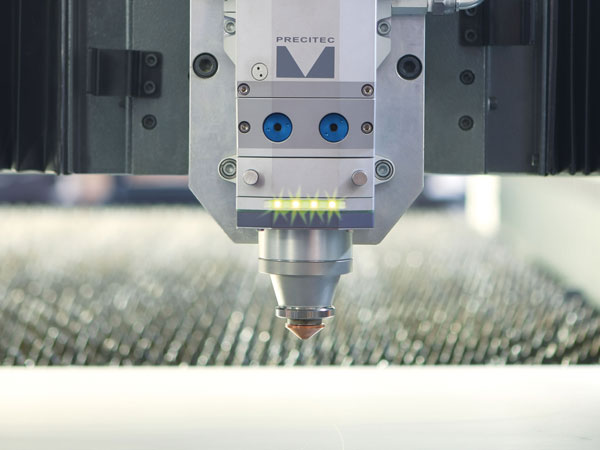

- Tête de découpe Precitec avec une puissance de 2kw.
- Tête de découpe Precitec HP pour des puissances supérieures à 2kw.
- Entièrement cloisonnée pour respecter le standard européen
- Système de gestion des gaz haute et basse pression.
- Capteur capacitif et tête de découpe haute pression.
- Plateforme automatique TCI
- Film de protection pour pré-couper.
- Contrôle mécatronique de la puissance de sortie.
- Fonction de calcul automatique du temps et coût de production.
- Connexion à un réseau externe

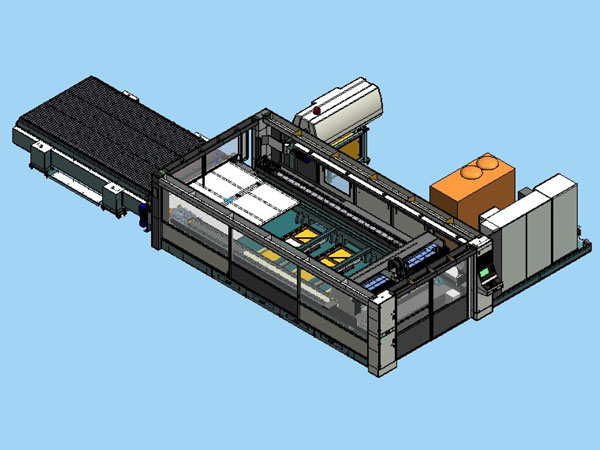

- Changement automatique de la table (Inclus dans tous les modèles de cette série).

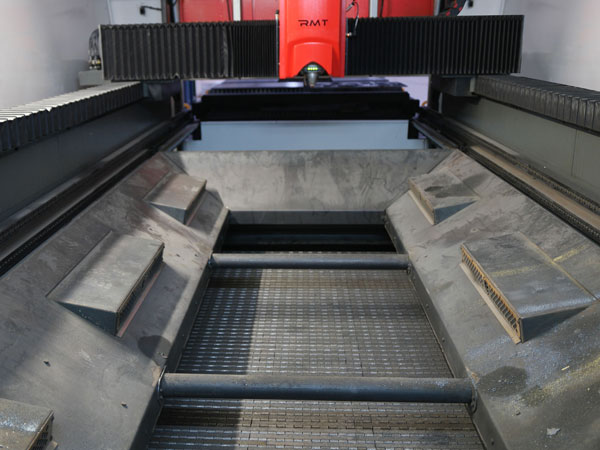

- Ventilation pour évacuation des fumées (sur tous les modèles de la série).
- Capteurs de référence en 3 points (Détecteur de rotation de tôles).
- Capteurs de perçages.
- Récupération des chutes et pièces découpées.
- Valves de contrôle proportionnel pour deux cas: Gestion de la pression des gaz et gestion spéciale des gaz haute pression.
- Le faisceau laser est transmis à la tête de découpe par fibre optique, ce qui garantit de ne pas perdre de puissance. De cette façon des coupes de qualité excellentes sont réalisées.

Options disponibles
- Convoyeurs à chute latérale
- Système à mouvement linéaire
- Éclairage
- Système « Accurl Lazer® Compact Automotive System »
- Support de découpe pour tube sur certains modèles

Paramètres techniques

Dimensions		5' x 10'
Modèle		NF Pro 510-2	NF Pro 510-3	NF Pro 510-4	NF Pro 510-5
Résonateur laser		2 kW	3 kW	4 kW	5 kW
Épaisseur de découpe maximale **	Acier doux (Oxygène)	.625"	.750"	.875"	1.00"
	Acier doux (Azote)	.250"	.250"	.312"	.312"
	Acier inoxydable	.375"	.500"	.625"	.750"
	Aluminium	.312"	.500"	.625"	.625"
	Laiton	.187"	.250"	.375"	.500"
	Cuivre	.187"	.250"	.312"	.375"
Diamètre de la fibre laser *		.004" (100 pm)	.004" (100 pm)	.004" (100 pm)	.004" (100 pm)
Impulsion maximale du laser		2 kW	3 kW	4 kW	5 kW
Consommation moyenne (220v/460v 3phases + 10%)		11 kW	18 kW	25 kW	28 kW
Mode de pulsation		Fréquence: 5 - 2000Hz Travail: 0 - 100%
Stabilité de la puissance		±2‰ (Surveillance de la puissance)
Mode du faisceau		Direct
Protection du faisceau laser		Fibre industrielle
Gaz du laser		N/A
Gaz consommé par le laser		N/A
Débit du système de refroidissement par eau		4 gpm (15 l/m)
Commande numérique et tableau de contrôle		Écran tactile, Éthernet disponible, 4GB RAM avec 120 GB HDD de stockage
Mouvement des axes		Système de servomoteurs 4 axes à grande vitesse
Système de positionnement		Pignon crémaillère		Guide linéaire
Vitesse des axes (X, Y – Vitesse de déplacement)		4,724 IPM (120 m/min)		7,874 IPM (200 m/min)
Accélération		1.5G		3G
Consommation supplémentaire		-		+ 20 kWh
Répétabilité		±.0007" (± 0.02mm)		±.0004" (± 0.01mm)
Précision du positionnement		±.002" (± 0.05mm)		±.0004" (± 0.01mm)
	Axe X	5' (1530mm)
Axes	Axes Y et W	10' (3050mm)
	Axe Z	10' (3050mm)
Dimensions de la tôle		5' x 10' (1530x3050mm)
Chargement maximal		2,204 lbs (1000 kg)
Temps de chargement du système de transfert de palette		Système à deux palettes - 27 secs avec une tôle au poids maximum
Contrôle de positon de l'axe Z		Sans contact
Gaz d'assistance à la coupe	Acier doux	Oxygène 1.45 - 87 PSI (0.1-6 Bar)
	Acier inoxydable	Air sec ou Azote 2.9 - 362 PSI (0.2-25 Bar)
	Aluminium	Air sec ou Azote 2.9 - 362 PSI (0.2-25 Bar)
Tête de coupe		Accurl avec focus automatique
Programme CAD/CAM		RADAN CAD / CAM
Dimensions de la machine (L×l×H)		342" x 114" x 90" (8700x2902x2300mm)
Poids de la machine		34,172 lbs (15,500 kg)

*Des fibres de différents diamètres sont disponibles.
*Avec le développement de produits en cours, ACCURL se réserve le droit de modifier les spécifications techniques et dimensions des machines à tout moment.
*Différentes configurations optiques : La capacité de coupe peut varier en fonction des réglages du système optique. Les capacités de la machine peuvent varier en fonction de la configuration.
*Différentes configurations optiques sont disponibles. Les capacités de coupe et de rendement dépendent du système optique utilisé.

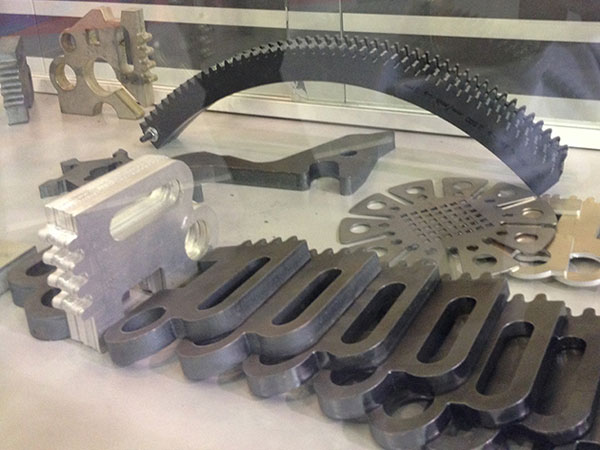

Matériaux découpables
Acier inoxydable, acier au carbone, alliage d'acier, acier au silicium, acier pour ressort, aluminium, alliage d'aluminium, tôle galvanisée et autres tubes est profilés en métal

Industries courantes d'utilisation
Très couramment utilisé pour l'industrie des pipelines, équipement anti-explosion, militaire, industrie chimique, pétrochimie, fabrication des lampes et lampadaire, transformation du métal, ferronnerie, etc.
